Ce guide vous aidera à installer votre chargeur TRI. L'installation du chargeur TRI doit toujours être effectuée par du personnel qualifié en installations électriques et conformément aux réglementations électriques locales.

Avant de commencer à installer et à utiliser le chargeur TRI, vous devez lire le Manuel de l'utilisateur. Prenez en compte tous les avertissements et suivez toutes les instructions décrites dans le manuel.

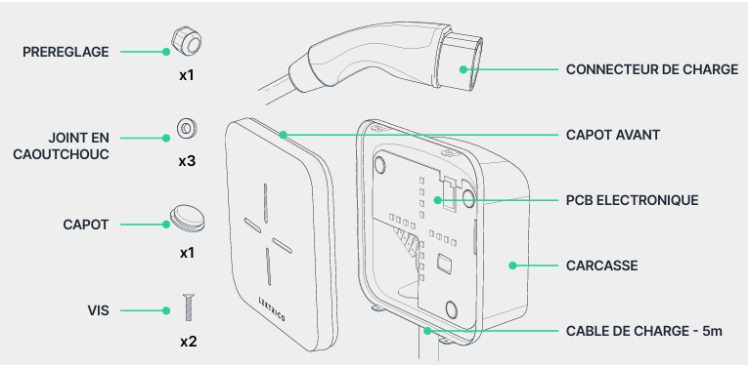

Vous devriez trouver les éléments suivants dans votre boîte TRI. Si vous avez commandé le package EM (Gestion de l'énergie), vous le trouverez également à l'intérieur de la boîte. Après avoir terminé l'installation du TRI, continuez avec l'installation du module EM.

Pour installer correctement le chargeur TRI, les outils suivants sont nécessaires :

Avant de commencer l'installation, les recommandations suivantes doivent être prises en compte :

• Assurez-vous que le chargeur peut être installé verticalement, sur un mur solide et résistant au feu, ou sur le pilier métallique optionnel qui peut être acheté séparément.

• Assurez-vous qu'il y a suffisamment d'espace pour installer le chargeur.

• Assurez-vous que la classe de protection IP54 du chargeur peut être maintenue (protégé contre la poussière et les éclaboussures d'eau).

• Assurez-vous que le câble d'alimentation nécessaire (non inclus) de la boîte de jonction au chargeur peut être installé conformément aux réglementations électriques applicables dans votre pays.

• Assurez-vous que le véhicule électrique peut être garé pendant une longue période à proximité du chargeur de manière à ce que le connecteur de charge inclus avec ses 5 m de câble puisse être branché dans le port de charge du véhicule électrique.

• Si un pilier métallique optionnel est utilisé, assurez-vous qu'il est monté au point le plus élevé du sol, de manière à ce que, lors de la pluie, la base du pilier métallique ne soit pas assise dans une flaque d'eau.

• Vérifiez les réglementations électriques locales concernant la nécessité d'installer un interrupteur d'urgence externe pour le chargeur TRI.

Avant d'installer le chargeur 1P7K, l'installation électrique pour l'alimentation du chargeur doit être mise en place. L'installation électrique pour l'alimentation du chargeur doit avoir les caractéristiques suivantes :

• Alimentation triphasée (L1, L2, L3, N et PE) câble flexible, ignifuge et auto-extinguible avec une section de fil de 6mm2 ou 10mm2 ;

• Puissance maximale supportée : 22,2 kW ;

• Une protection électrique appropriée dans la boîte de jonction ; La protection électrique du chargeur doit contenir un dispositif de protection à courant résiduel (RCD) avec un courant de déclenchement I∆n=30mA, type A, courant nominal In>40A et un réarmement manuel, combiné avec un disjoncteur miniature (MCB) avec un courant nominal In=32A ou 40A, courbe de déclenchement B ou C et une capacité de coupure nominale de 6kA.

Si votre installation électrique ne supporte pas 22,2 kW, vous pouvez limiter le chargeur à la puissance maximale que votre installation peut gérer. Dans ce cas, le câble d'alimentation et la protection peuvent être sélectionnés en fonction de la limite de puissance choisie.

Après vous être assuré que vous avez tout ce dont vous avez besoin et que vous avez choisi un emplacement approprié pour le chargeur, nous pouvons procéder à l'installation de votre 1P7K.

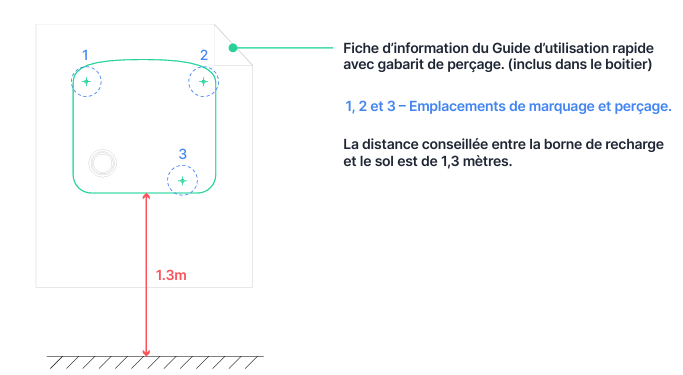

1. Marquez la position des 3 points de montage du chargeur. Pour un marquage rapide et correct des points de montage, veuillez utiliser le guide d'installation rapide A3 inclus, qui sert également de gabarit de perçage. Vous pouvez le fixer au mur pour faciliter l'installation. Il est recommandé d'installer le chargeur TRI à 1,3 m au-dessus du sol.

2. Percez des trous dans le mur où les points de montage sont marqués. Le diamètre des trous dépend du type de chevilles utilisées. Utilisez toujours des vis d'ancrage adaptées à la surface de votre mur (par exemple, brique/béton, plaque de plâtre, isolation, etc.) et suivez les recommandations du fabricant des vis d'ancrage. Insérez la cheville dans les trous et assurez-vous qu'elle est insérée complètement. Si nécessaire, utilisez un marteau et tapotez doucement les vis d'ancrage jusqu'au fond des trous.

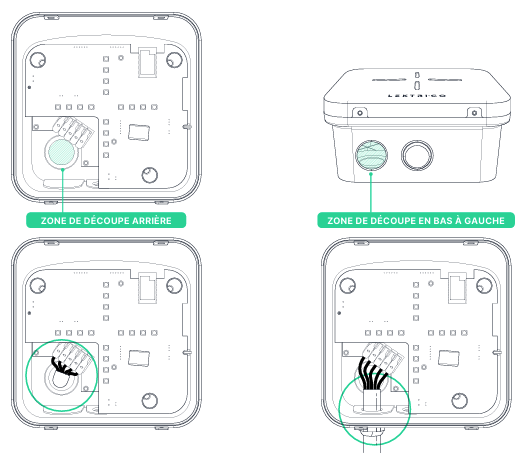

3. Il y a 2 zones faciles à couper à travers lesquelles le câble d'alimentation peut être inséré dans le chargeur. Une zone est à l'arrière du boîtier et une zone est sur le côté gauche inférieur. Ces zones faciles à couper sont utilisées pour insérer le câble d'alimentation dans le corps principal du chargeur. À l'aide d'un foret à étape, percez un trou de 30 mm de diamètre dans l'une de ces zones, selon l'endroit où vous souhaitez que le câble entre dans le chargeur.

Si la zone découpée arrière est utilisée, insérez le capuchon d'étanchéité fourni dans le trou découpé. Insérez le câble d'alimentation à travers le capuchon d'étanchéité, pour assurer l'étanchéité. Si le trou découpé inférieur gauche est utilisé, passez cette étape.

4. Fixez le corps principal du chargeur au mur en insérant les vis avec le joint en caoutchouc fourni à travers les points de montage et serrez-les à la main avec un tournevis.

Faites attention lors du serrage des vis. Un serrage excessif peut endommager les joints ou provoquer la rupture du boîtier en plastique du chargeur.

5. Si le câble d'alimentation entre dans le chargeur par le bas, installez le presse-étoupe dans le trou découpé inférieur gauche. Fixez le presse-étoupe en position en serrant l'écrou de verrouillage. Insérez le câble d'alimentation à travers le presse-étoupe.

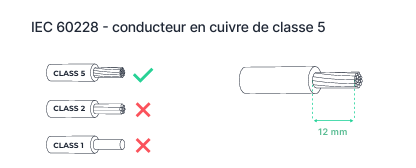

6. Dénudez l'isolation principale du câble d'alimentation et dénudez 12 mm d'isolation pour chacun des fils du câble d'alimentation.

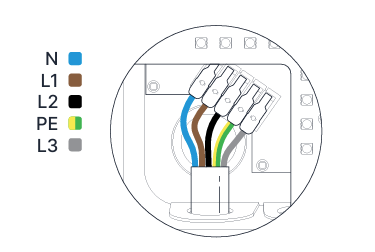

7. Ouvrez les leviers des connecteurs d'entrée qui sont montés sur le côté gauche du PCB. Insérez les conducteurs du câble d'alimentation dans les connecteurs d'entrée montés sur le PCB et fermez chaque levier des connecteurs. Assurez-vous que les fils sont complètement insérés dans les connecteurs, aucune partie dénudée des fils ou fils toronnés ne doit être visible (protection électrique contre le contact direct). Une connexion incorrecte peut entraîner un contact inapproprié pouvant provoquer un risque d'incendie.

Assurez-vous que les fils sont complètement insérés dans les connecteurs, sans brins pliés et qu'aucune partie dénudée des fils ou brins n'est visible.

Suivez toujours la succession des fils comme étiqueté sur le PCB (carte de circuit imprimé).

Une succession incorrecte des fils peut entraîner un choc électrique qui peut être fatal ou causer des blessures physiques graves ou un incendie.

8. Vérifiez que le joint en caoutchouc monté sur le bord intérieur du boîtier est bien ajusté à l'endroit désigné. Si le couvercle avant est installé sur un joint en caoutchouc mal ajusté, la classe de protection IP54 du chargeur peut être affectée.

9. Installez le couvercle avant en le poussant doucement en place, d'abord dans les 2 crochets de fixation inférieurs, puis dans les 2 crochets de fixation supérieurs.

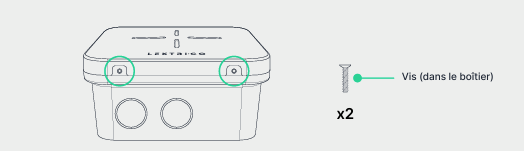

10. Sécurisez le couvercle avant en vissant les deux vis incluses au bas du couvercle. Un tournevis Philips est nécessaire avec une tête PH1.

11. Mettez sous tension le chargeur TRI en armant le disjoncteur dédié. La croix LED du chargeur doit s'allumer en vert.

À l'intérieur de la boîte en carton, vous trouverez également une étiquette de rechange, contenant le numéro de série du chargeur. Veuillez garder cette étiquette en lieu sûr, car le numéro de série sera requis ultérieurement et pour toute demande de support.

Par exemple, vous pouvez coller l'étiquette à l'intérieur de la porte de votre tableau de fusibles !

Félicitations ! Vous avez installé avec succès votre chargeur TRI !

Continuez avec la configuration de votre chargeur TRI en utilisant l'application dédiée
