Intégration d’un Compteur Énergétique Externe et d’un Inverseur

Connectez un compteur d’énergie externe, un onduleur pris en charge ou un compteur pour permettre un équilibrage dynamique des charges et la charge solaire avec votre LEKTRI.CO chargeur.

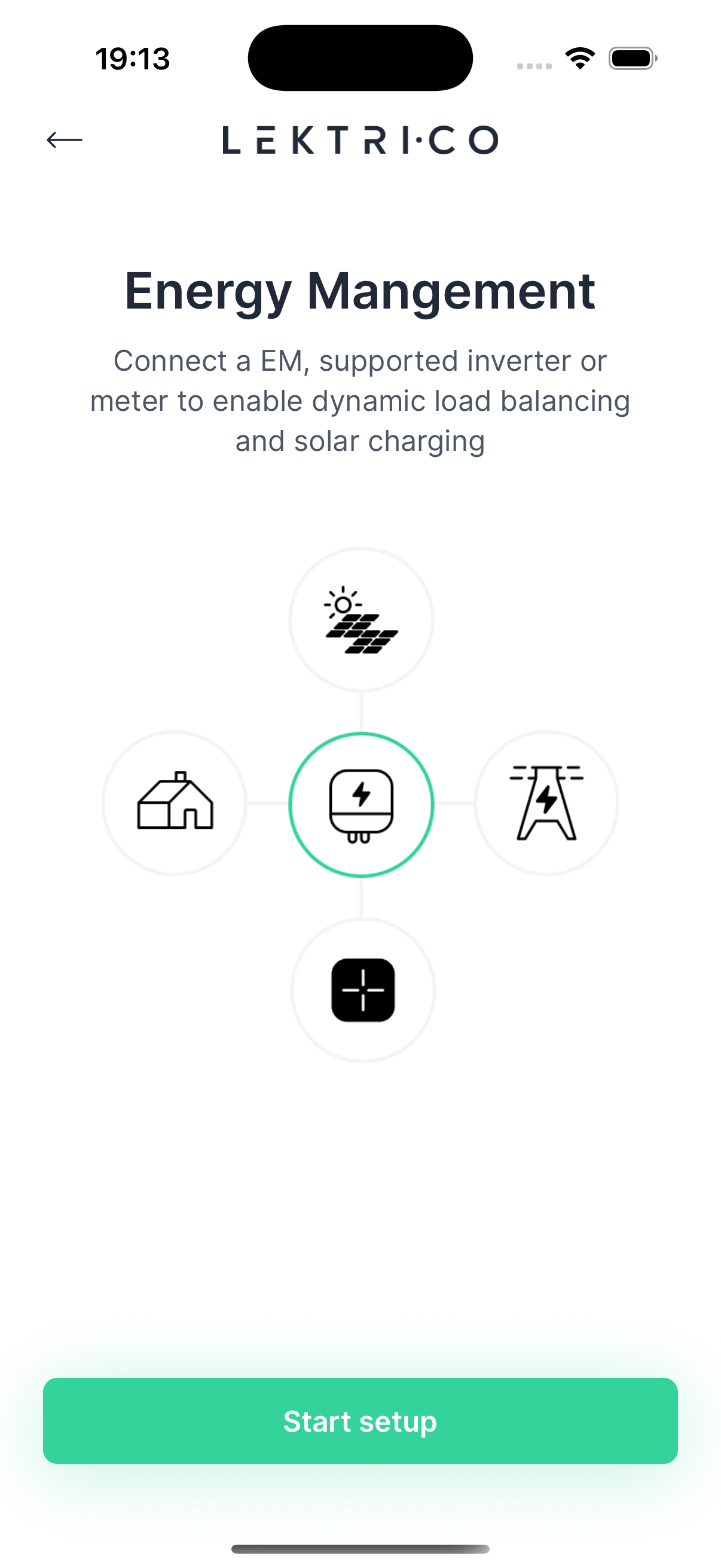

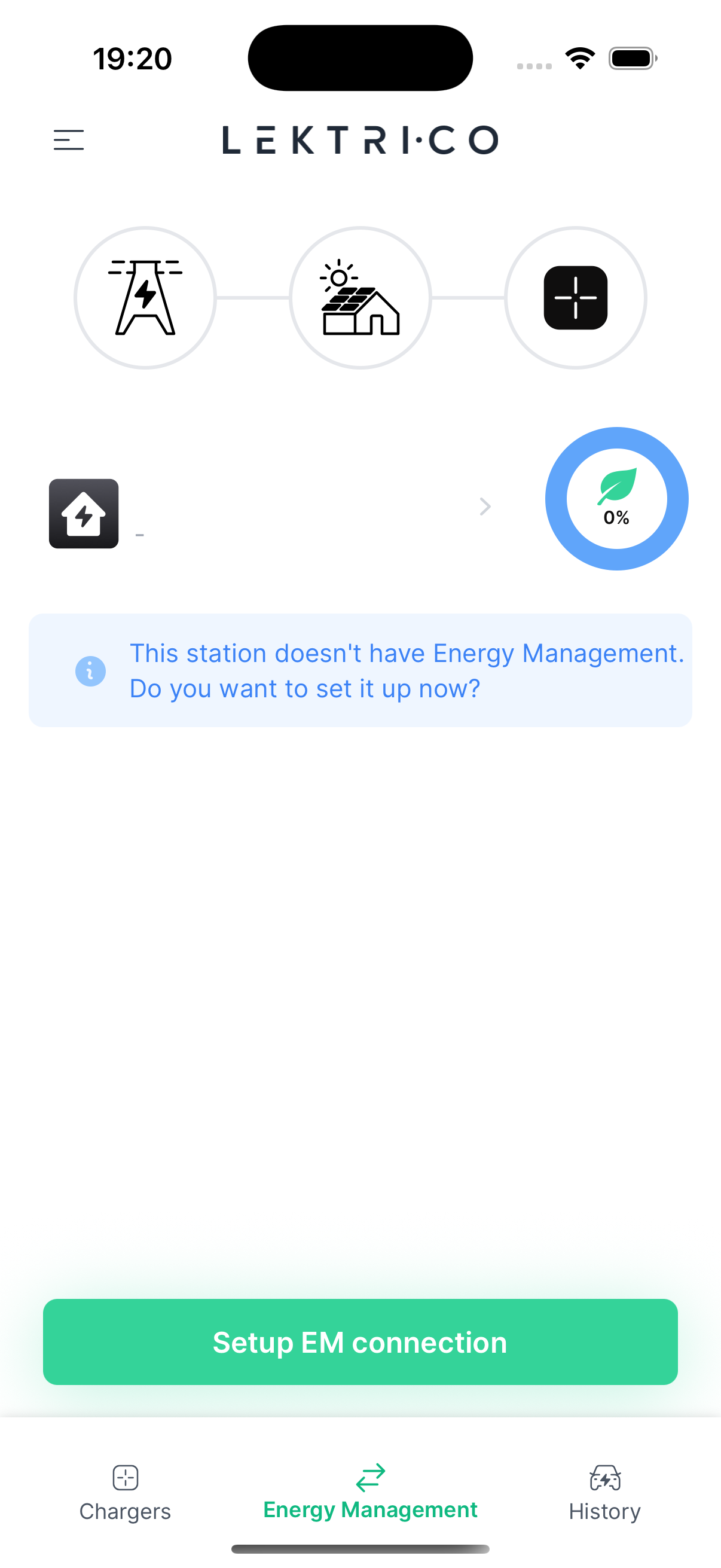

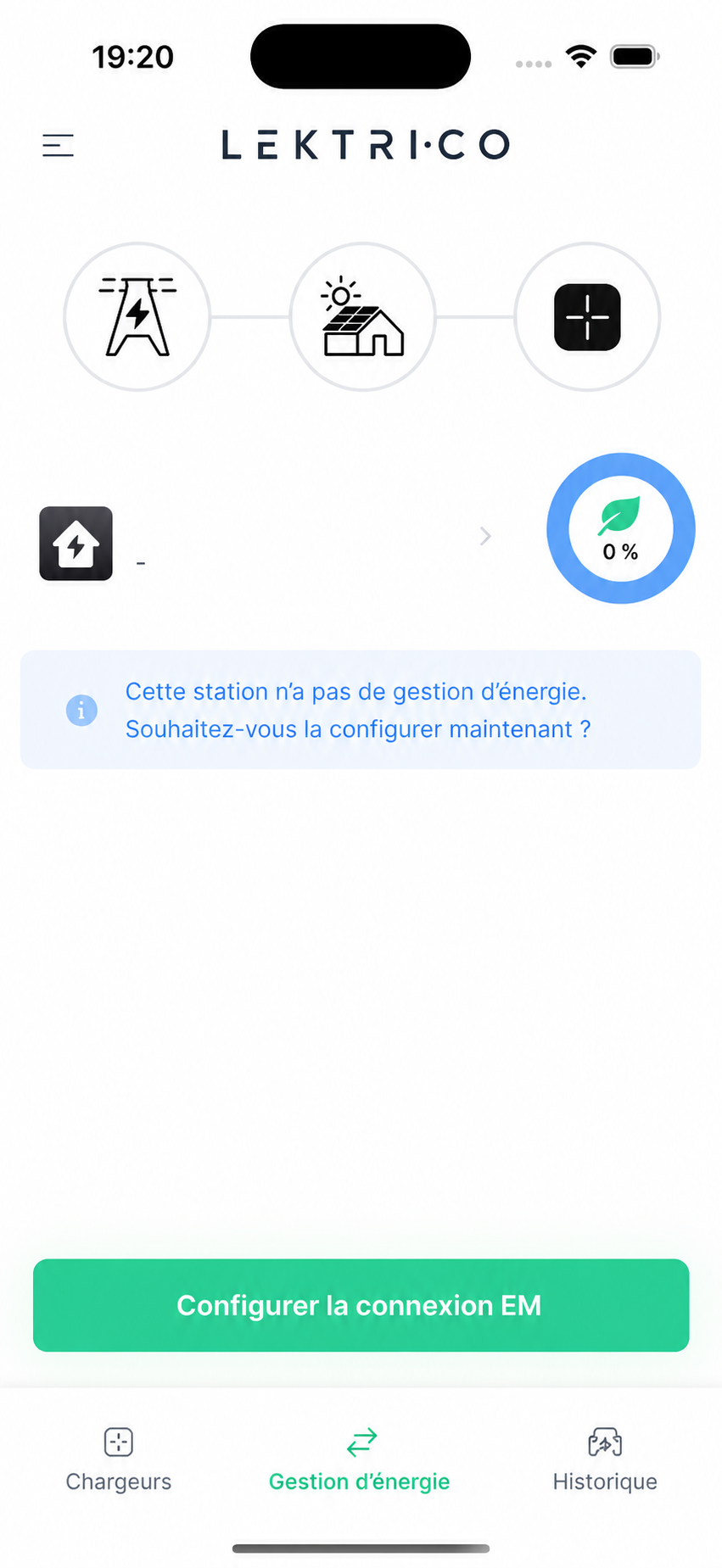

Accédez à l’écran Gestion de l’énergie et appuyez sur "Setup EM connection"

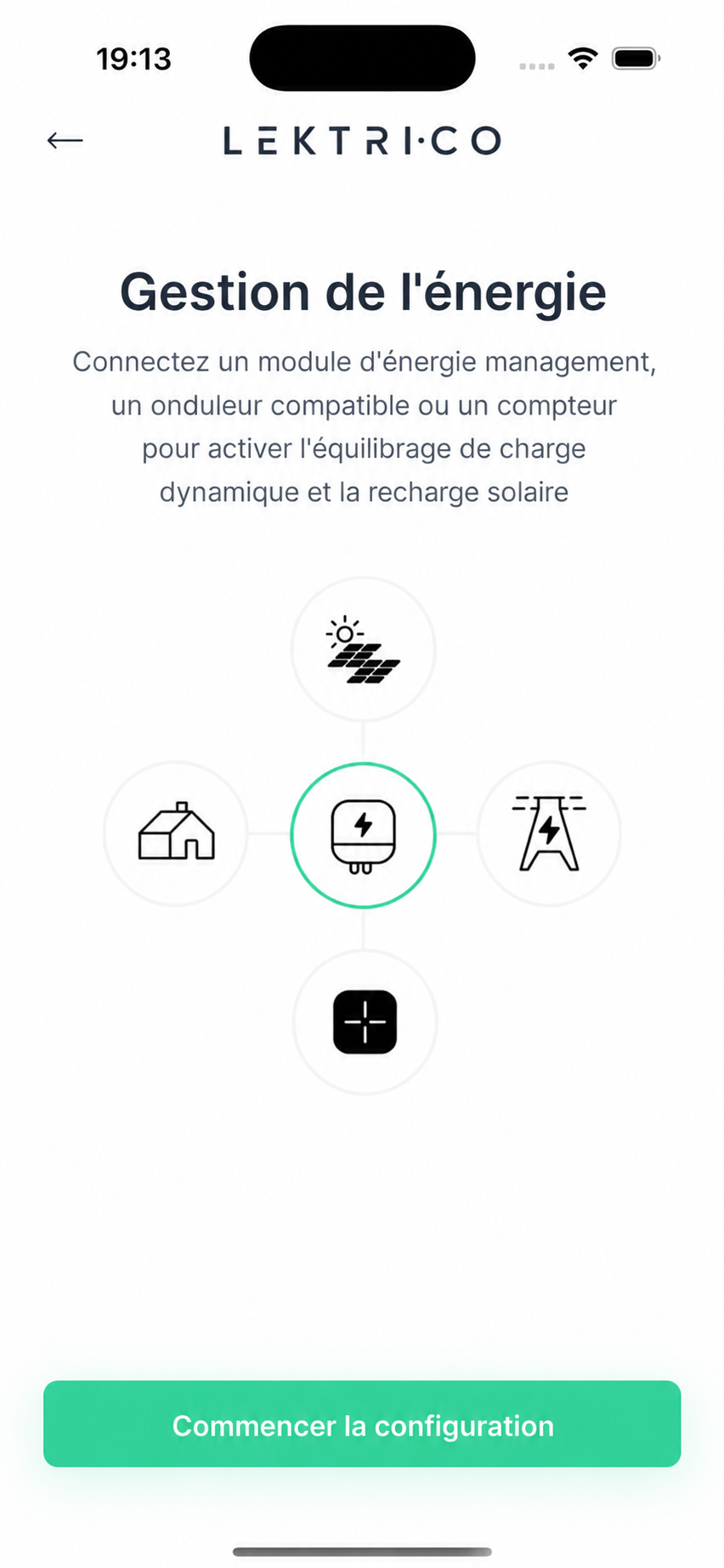

1. Touchez "Start setup" pour commencer le processus d’intégration.

---

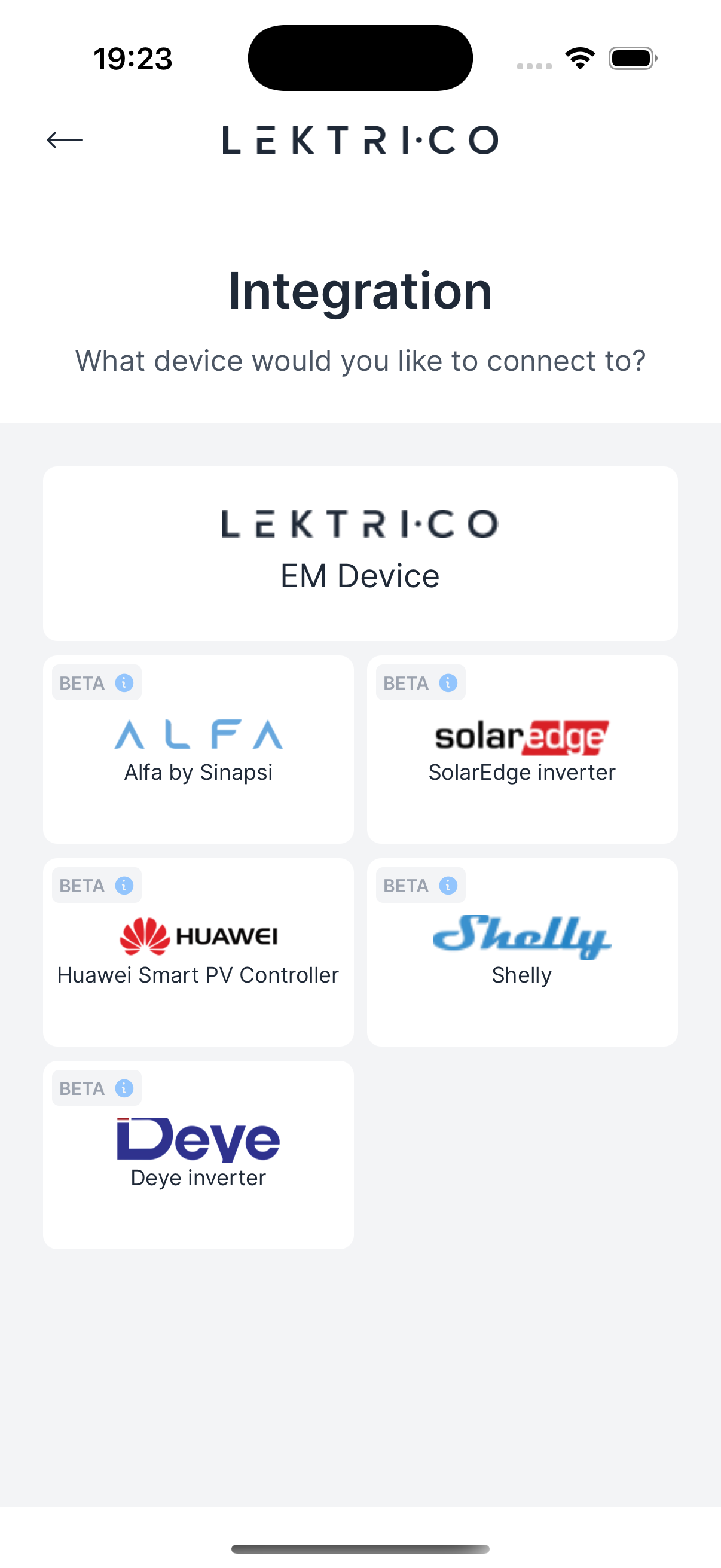

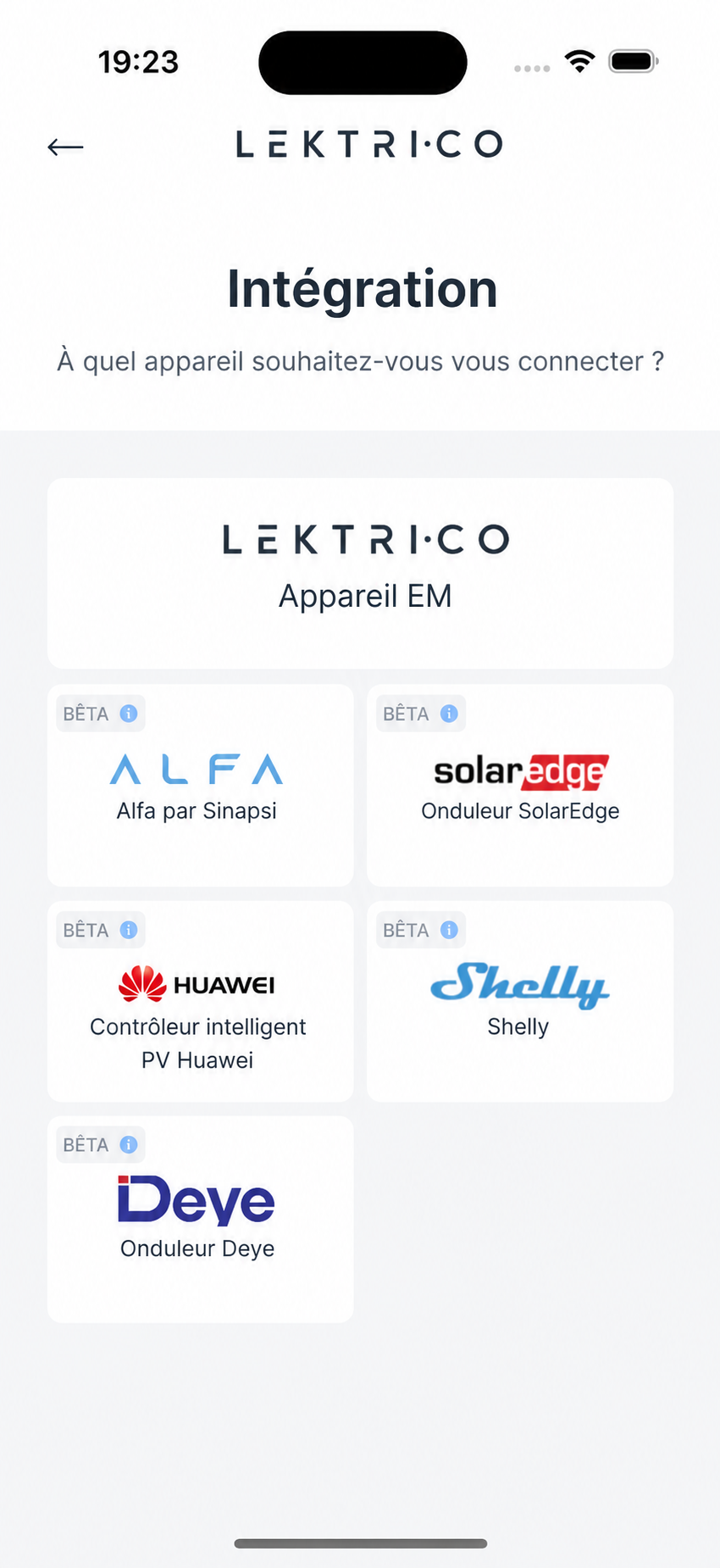

Choisissez l’appareil externe que vous souhaitez intégrer à votre LEKTRI.CO système.

Les appareils pris en charge comprennent :

- Alfa par Sinapsi

- SolarEdge

- Huawei

- Shelly

- Deye

1. Touchez l’appareil que vous souhaitez connecter.

> NOTE : Si votre appareil n’est pas répertorié, consultez lesite LEKTRI.CO pour les dernières intégrations prises en charge.

---

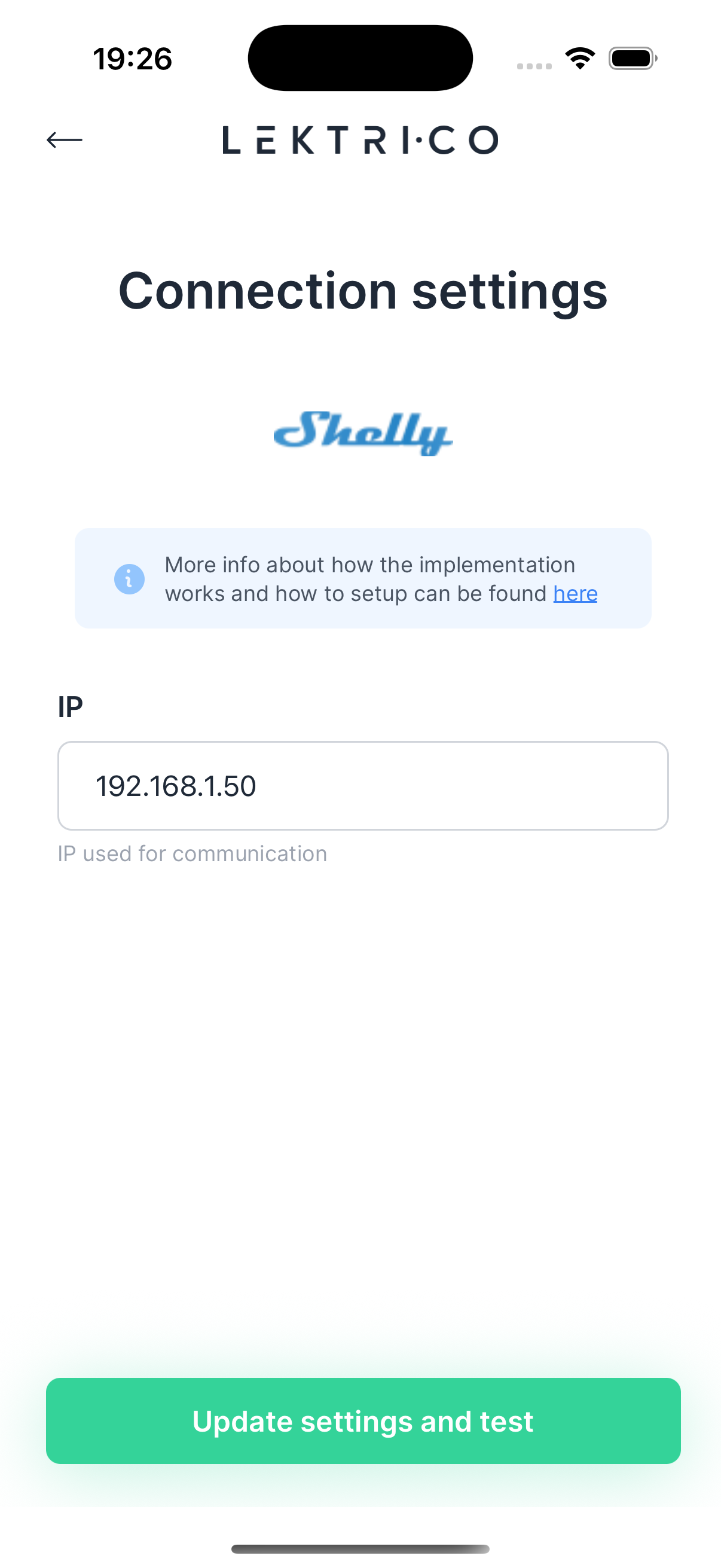

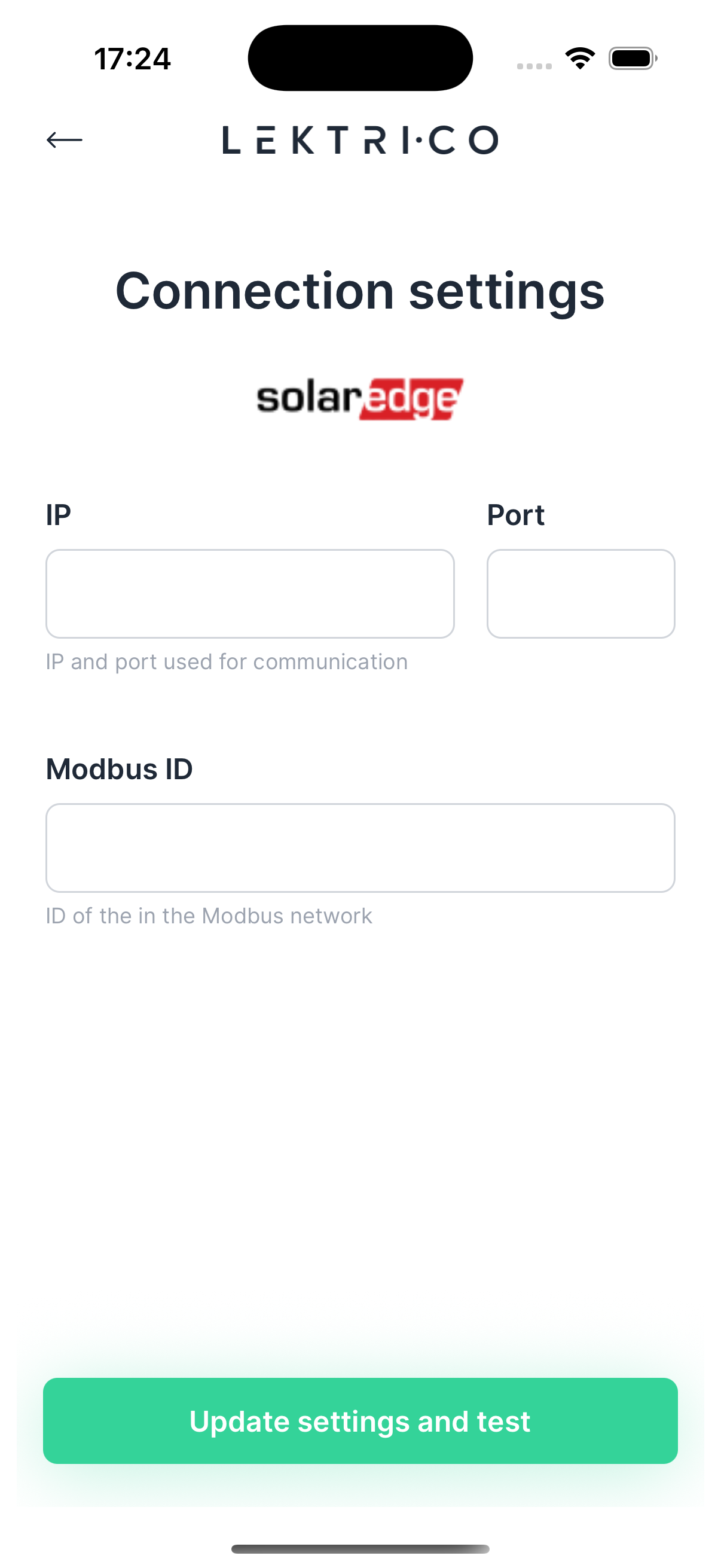

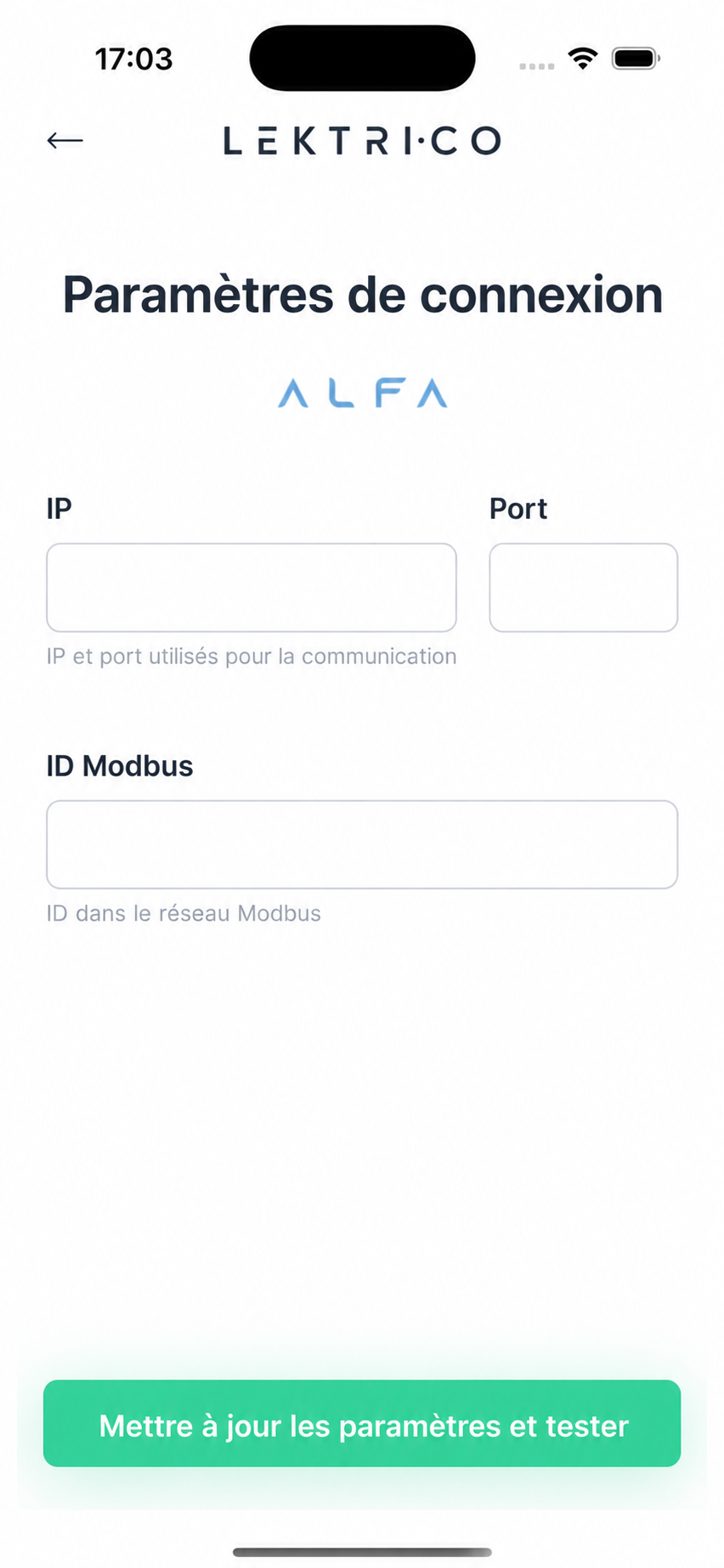

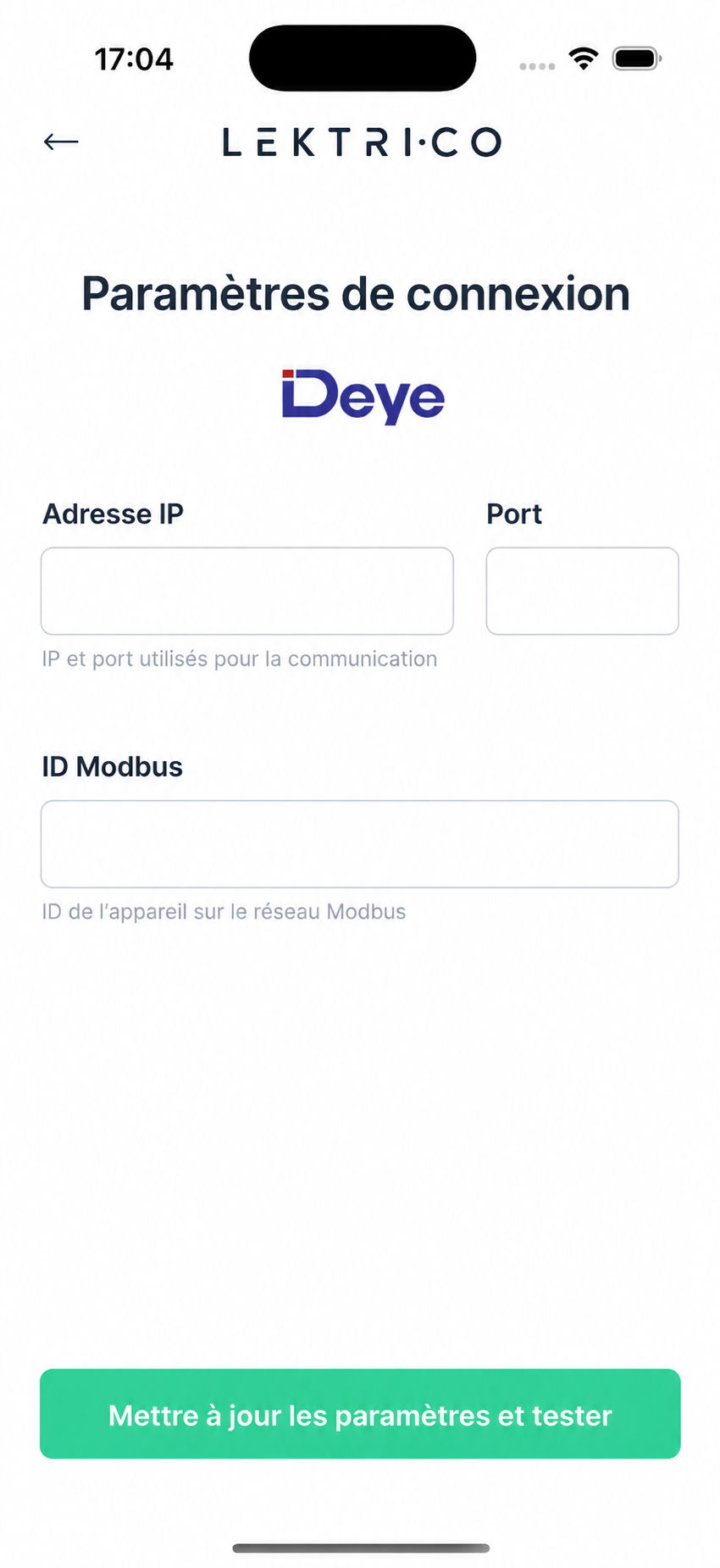

Configurez les paramètres de connexion pour l’appareil sélectionné. Les champs obligatoires varient en fonction du type d’appareil.

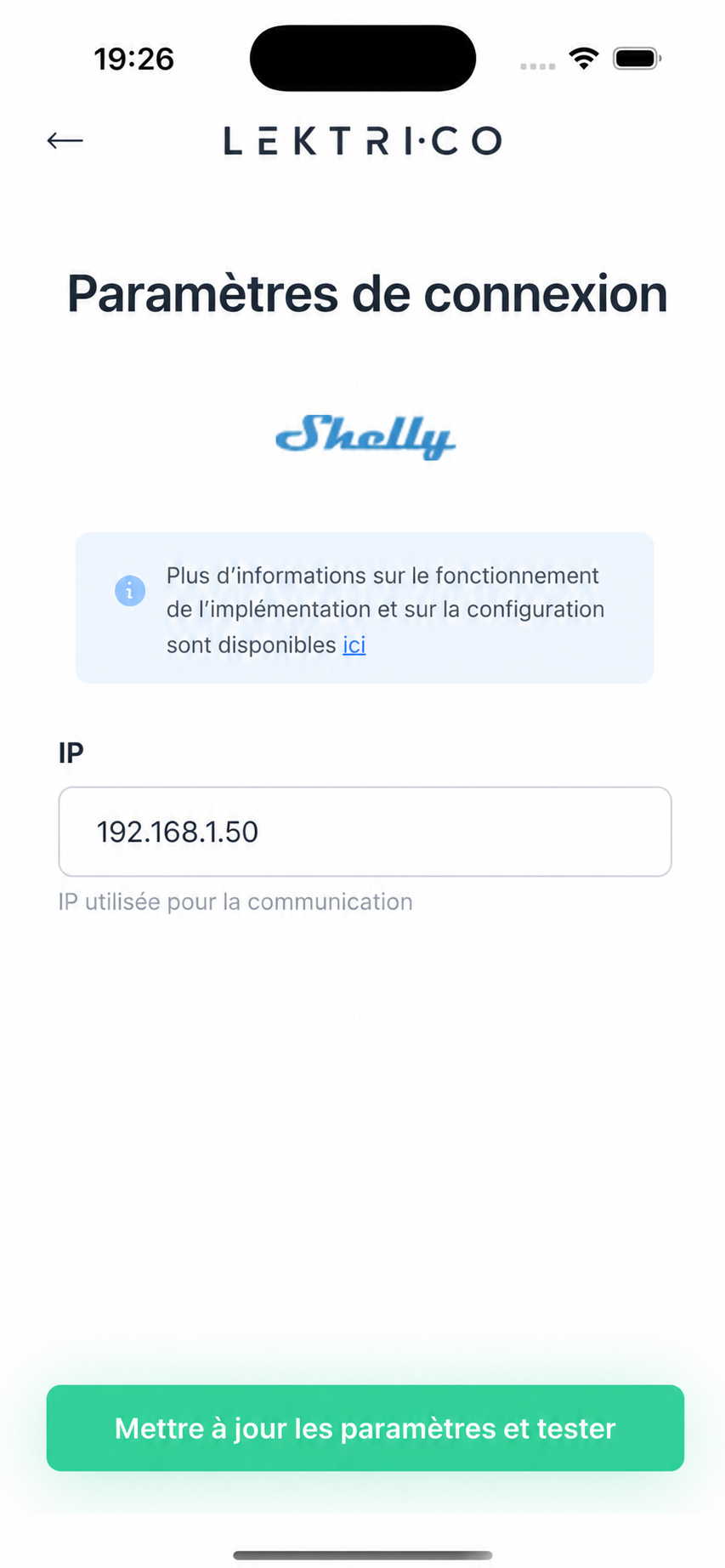

Champs de configuration :

- Adresse IP

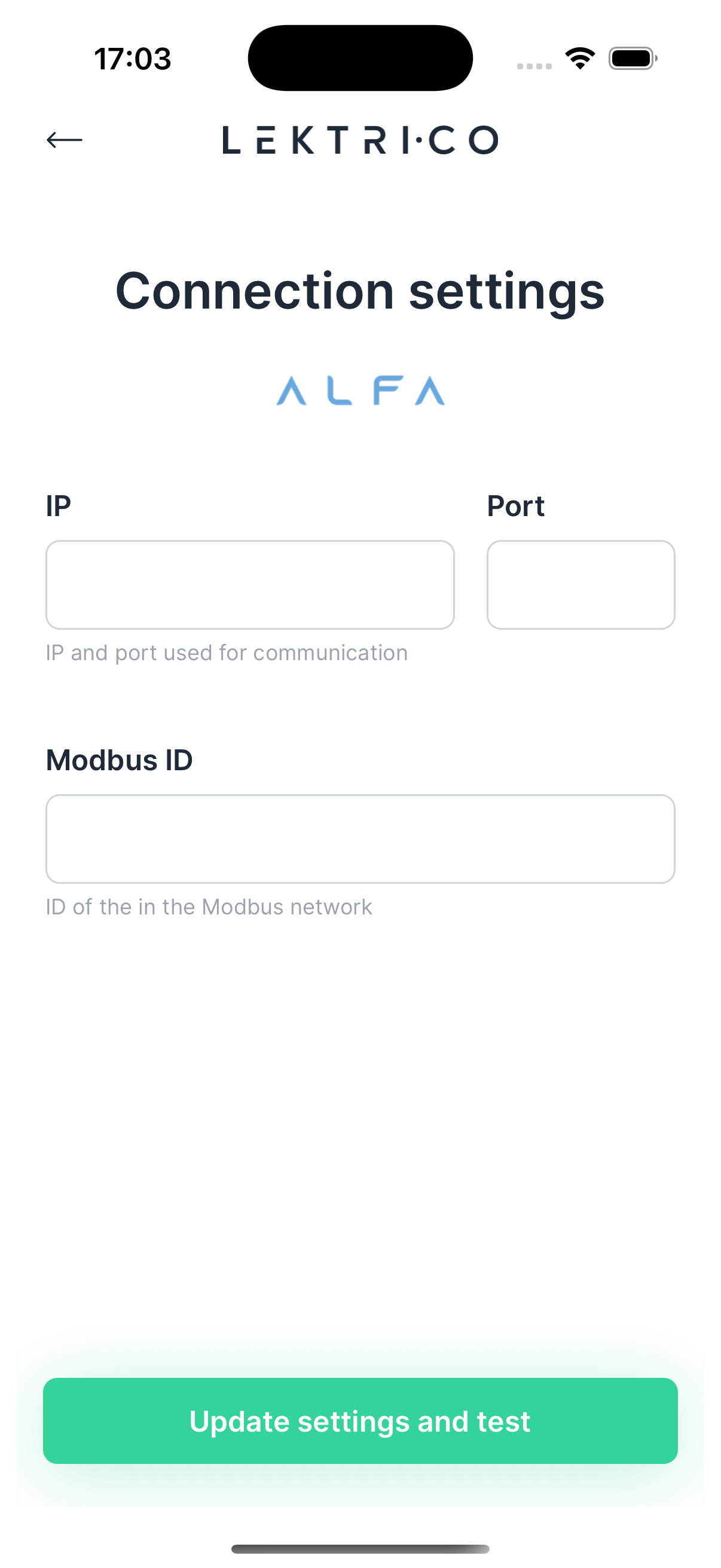

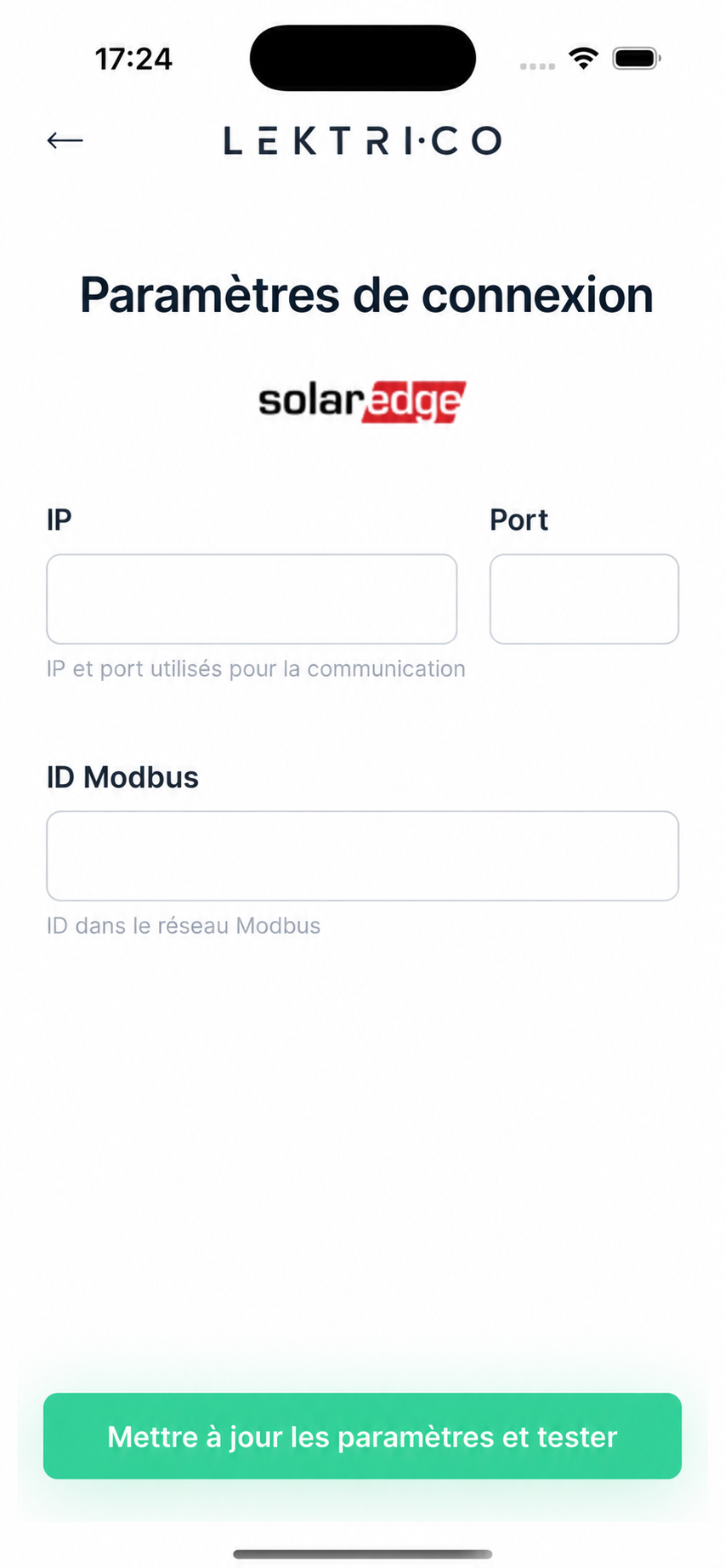

Champs de configuration :

- Adresse IP et Port

- Modbus ID

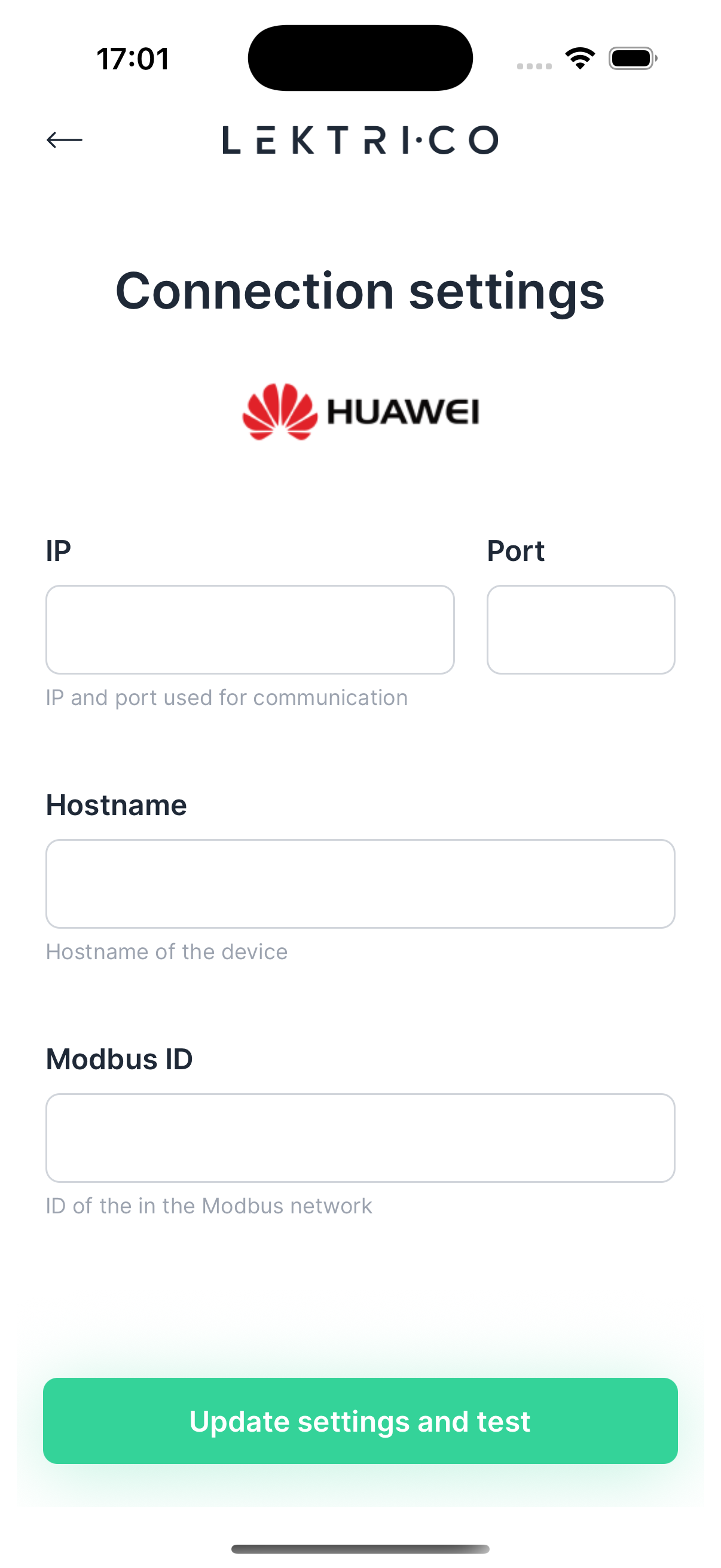

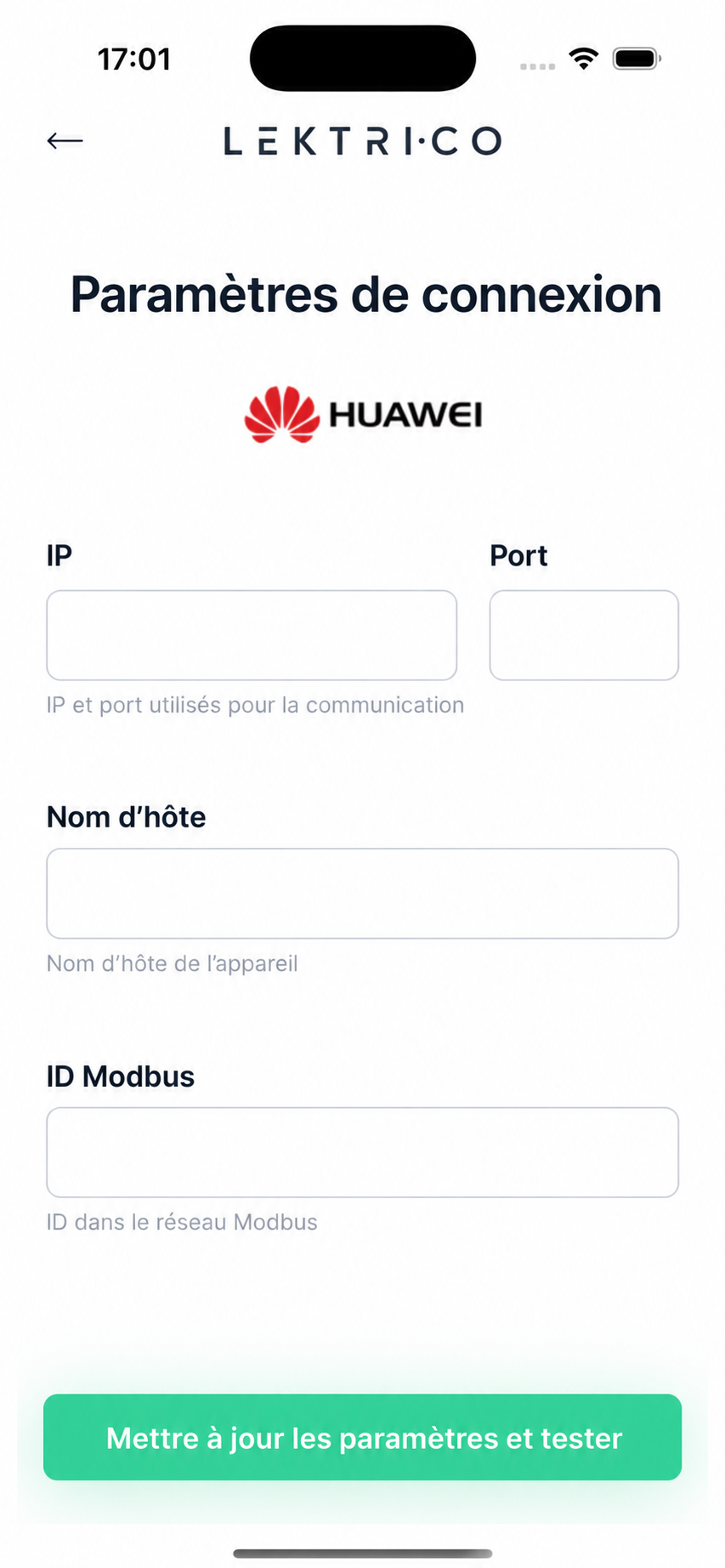

Champs de configuration :

- Adresse IP et Port

- Modbus ID

- Hostname

Champs de configuration :

- Adresse IP et Port

- Modbus ID

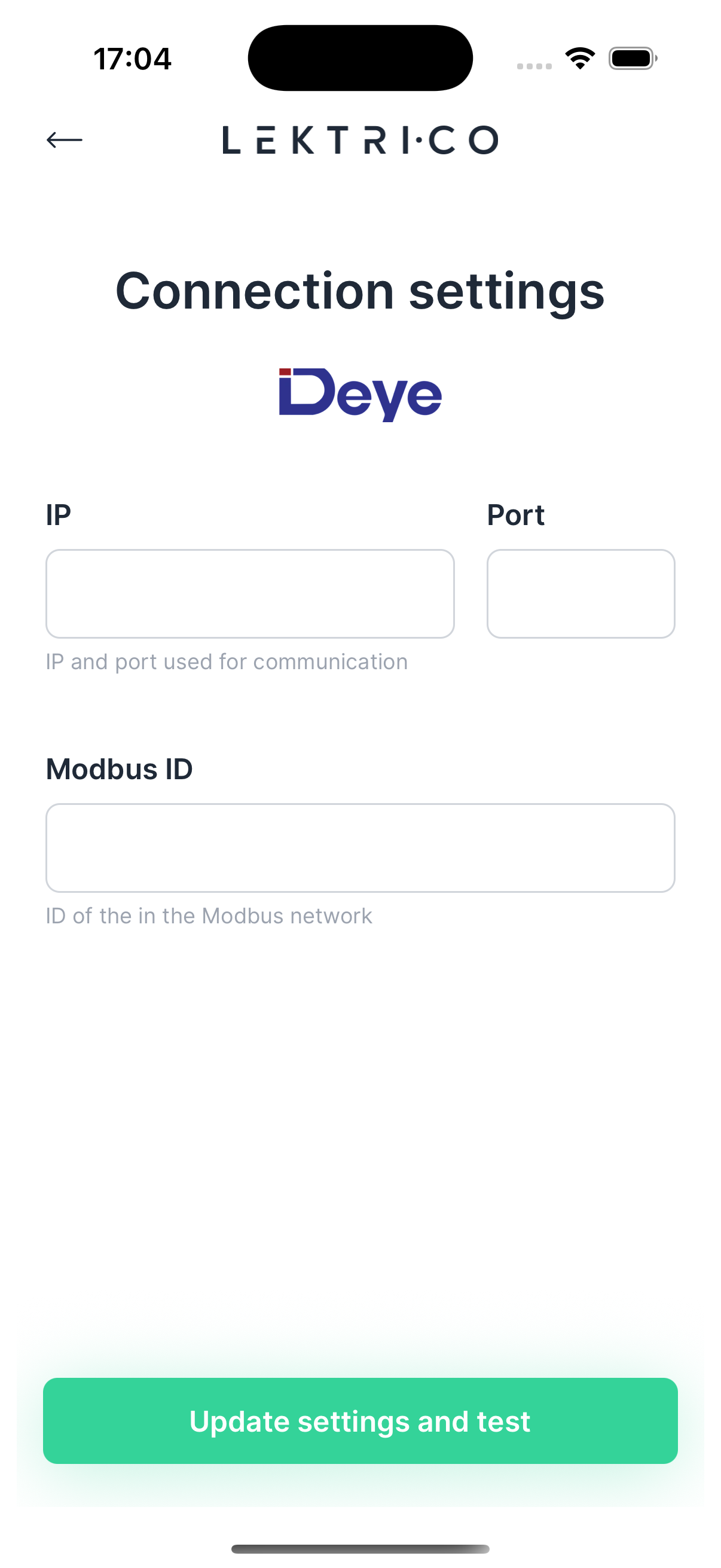

Champs de configuration :

- Adresse IP et Port

- Modbus ID

1. Saisissez les paramètres de connexion pour votre appareil.

2. Touchez "Update settings and test" pour vérifier la connexion.

> NOTE : Touchez le lien d’information"Plus d’infos sur le fonctionnement de l’implémentation et sur la configuration qui peut être trouvée ici" pour des instructions de configuration détaillées propres à chaque dispositif.

---

L’application vérifie la communication avec votre appareil externe et affiche les résultats du test.

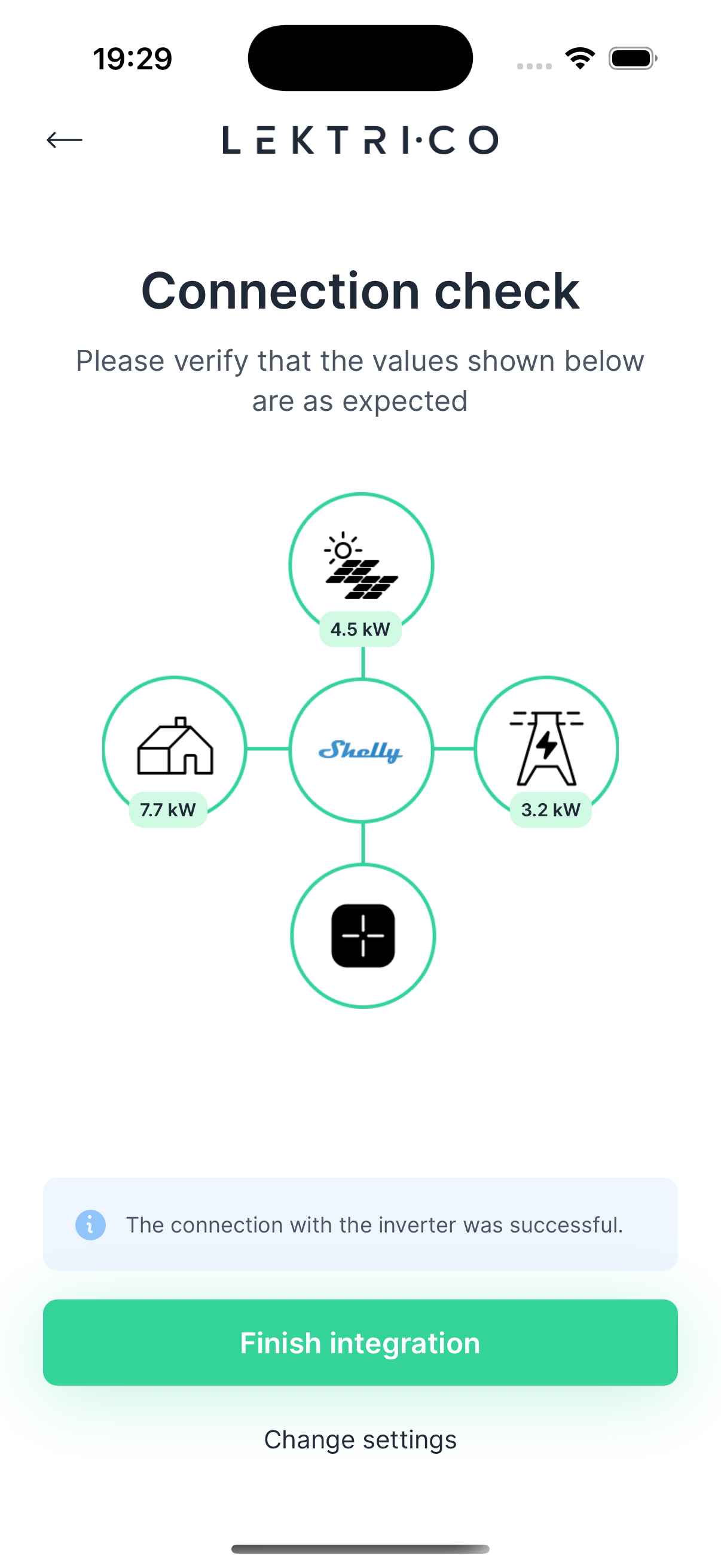

L’écran de vérification de la connexion montre l’avancement de la vérification.

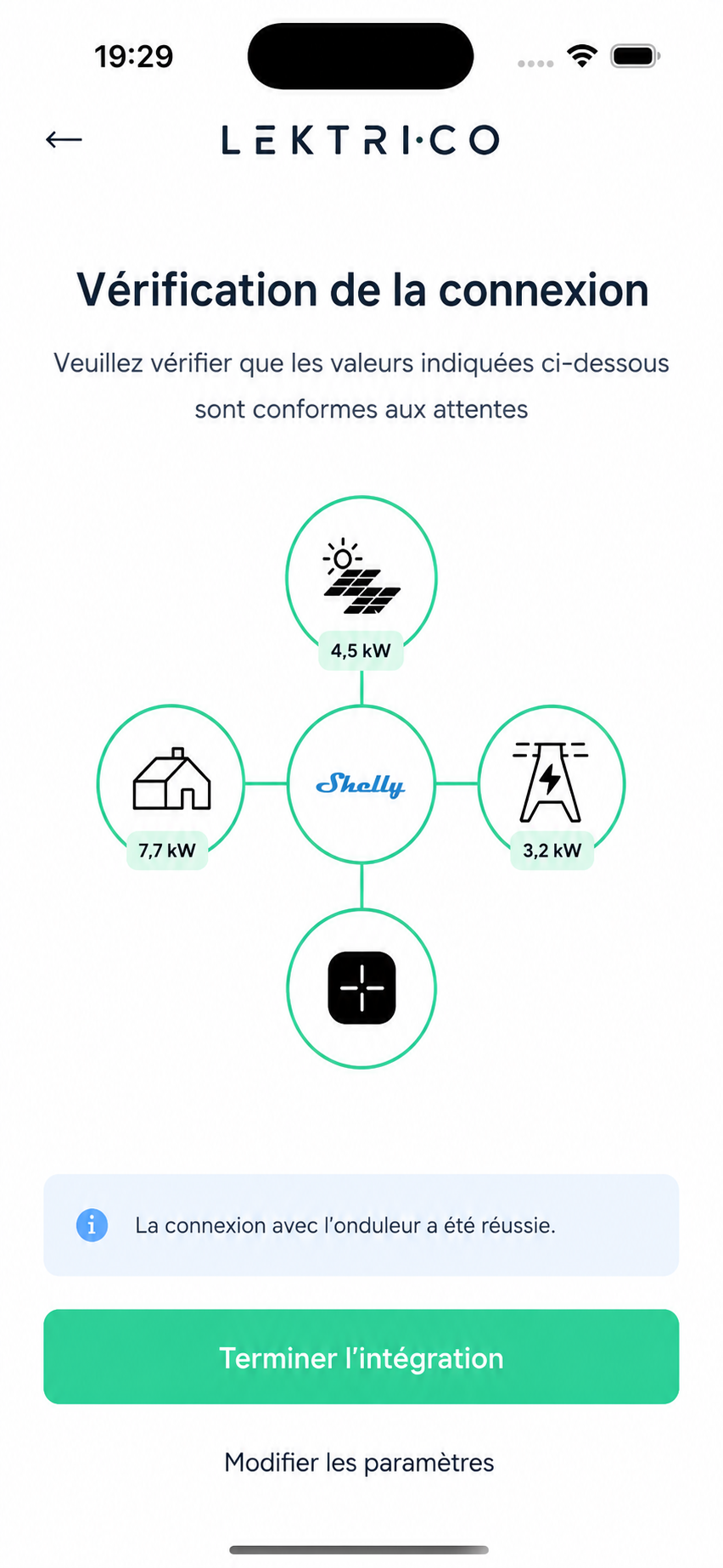

En cas de réussite : "La connexion avec l’inverseur a réussi." L’écran affiche les valeurs actuelles.

1. Touchez "Finish integration" pour terminer la configuration.

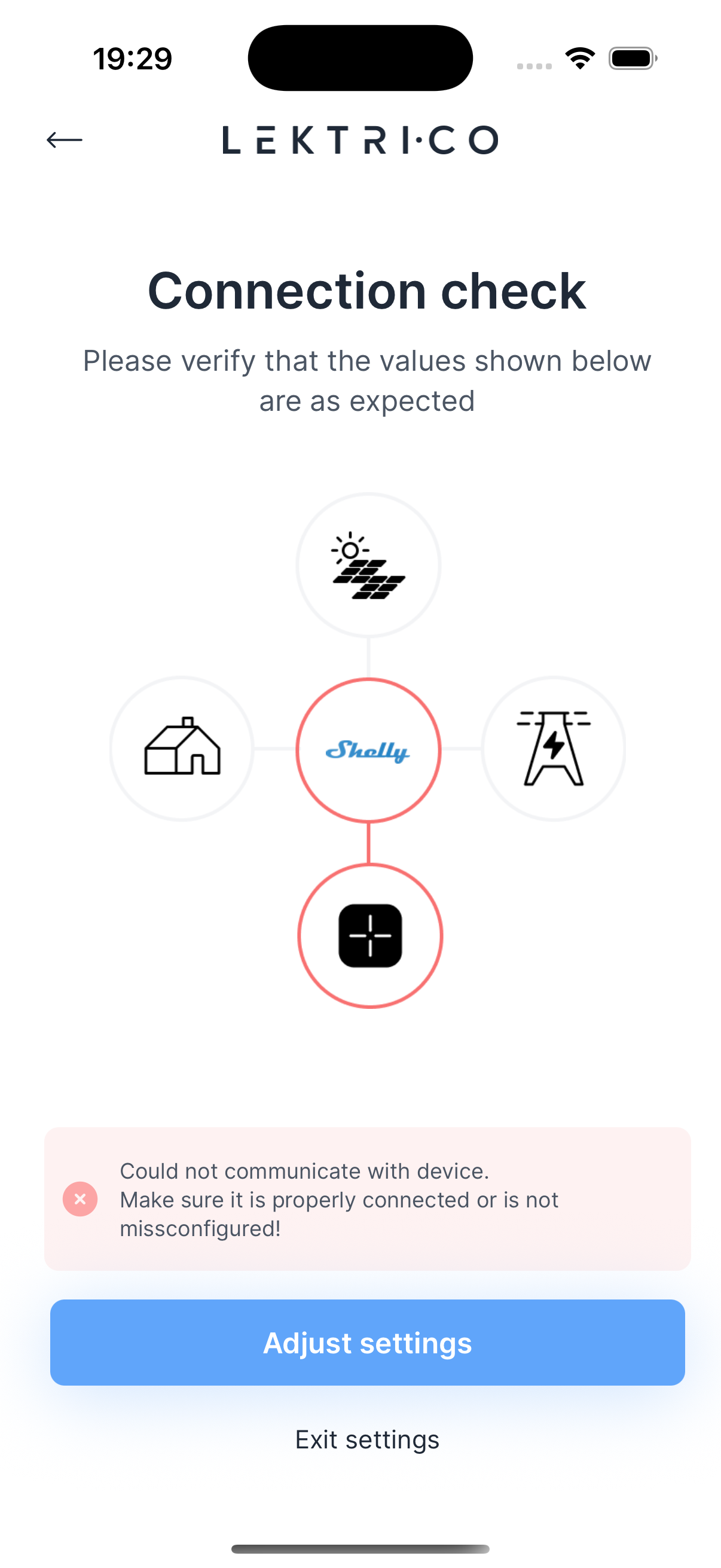

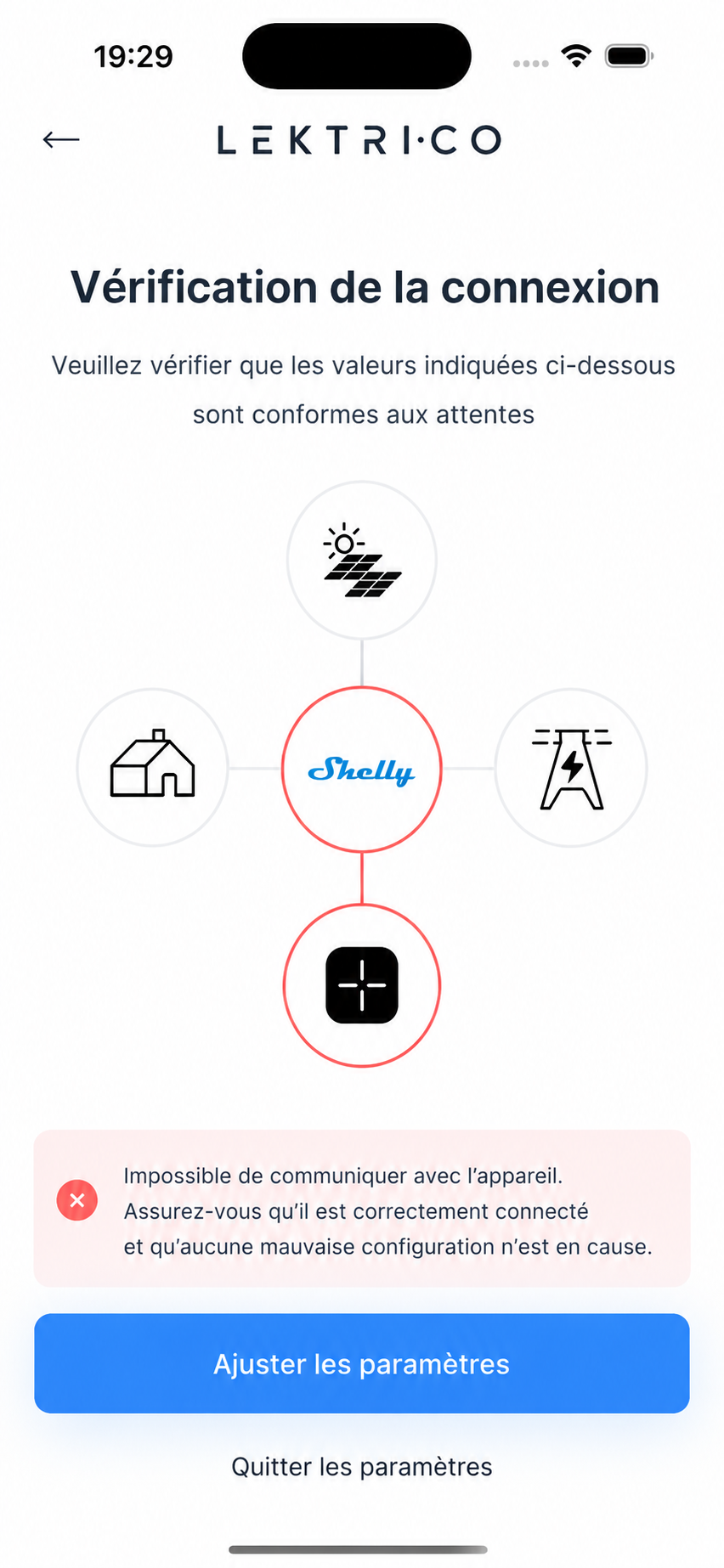

En cas d’échec : "Impossible de communiquer avec l’appareil. Assurez-vous qu’il est correctement connecté ou mal configuré !"

1. Touchez "Adjust settings" ou "Change settings" pour corriger la configuration.

2. Vérifiez que l’appareil est sous tension et connecté au même réseau.

3. Relancez le test de connexion.

> AVERTISSEMENT : Vérifiez soigneusement l’adresse IP, le port et les valeurs Modbus ID. Des paramètres incorrects sont la cause la plus fréquente des échecs de connexion.

---

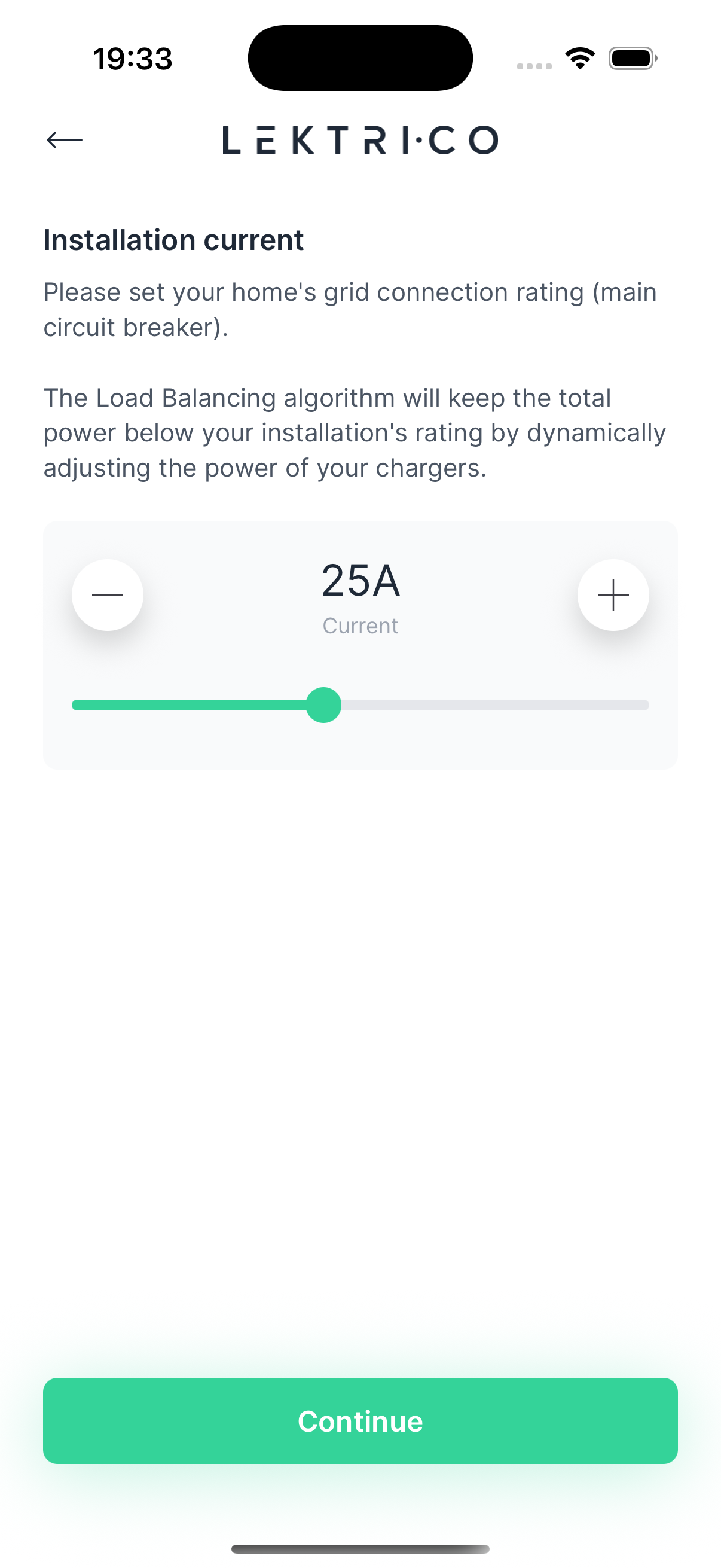

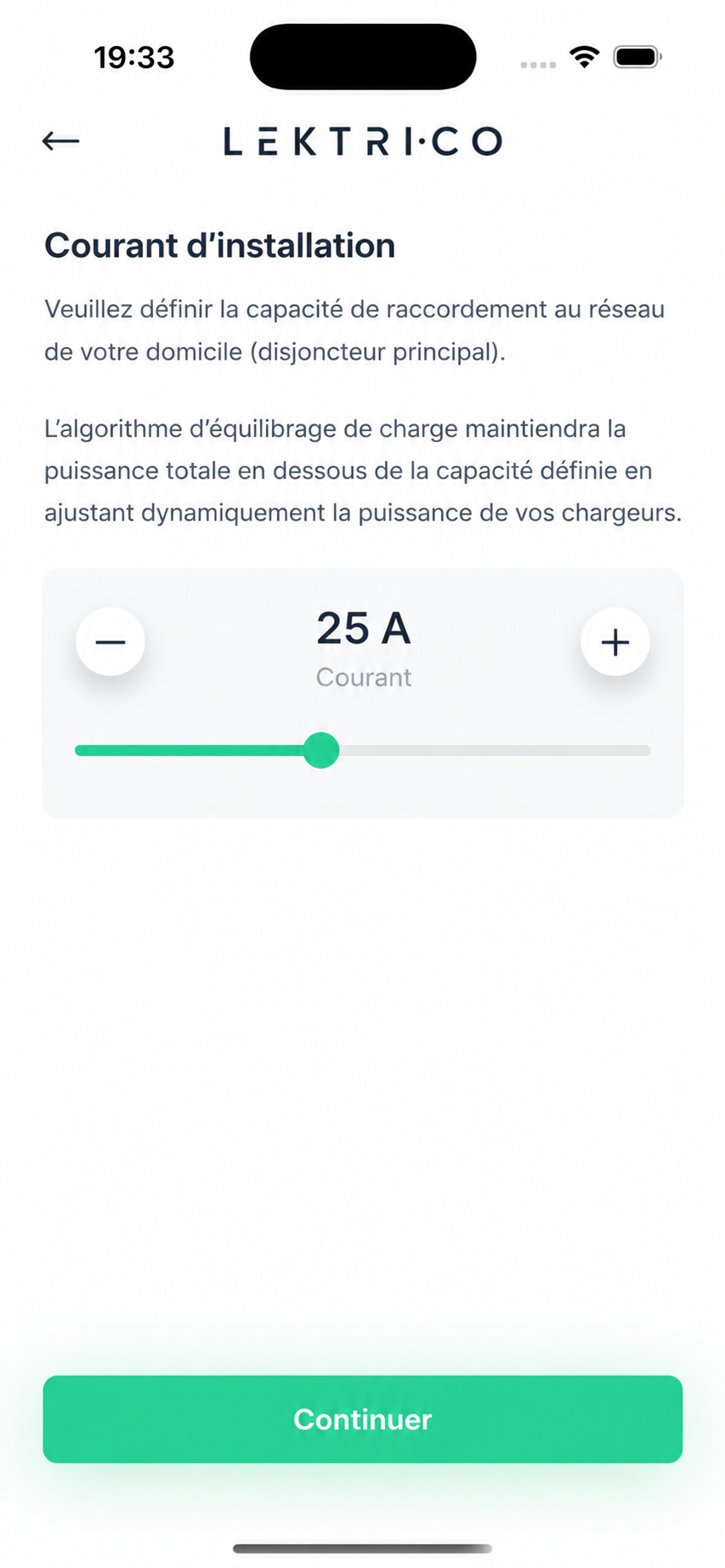

Réglez la capacité de connexion du réseau de votre habitation pour correspondre à votre disjoncteur principal. L’algorithme d’équilibrage des charges utilise cette valeur pour maintenir la consommation totale en dessous de la limite de votre installation.

1. Sélectionnez l’intensité qui correspond à votre disjoncteur principal.

2. Touchez "Continue" pour continuer.

> AVERTISSEMENT : Une mauvaise valeur du calibre du disjoncteur peut compromettre la précision de l’équilibrage des charges. Consultez votre électricien si vous n’êtes pas sûr de la valeur de votre installation.

---

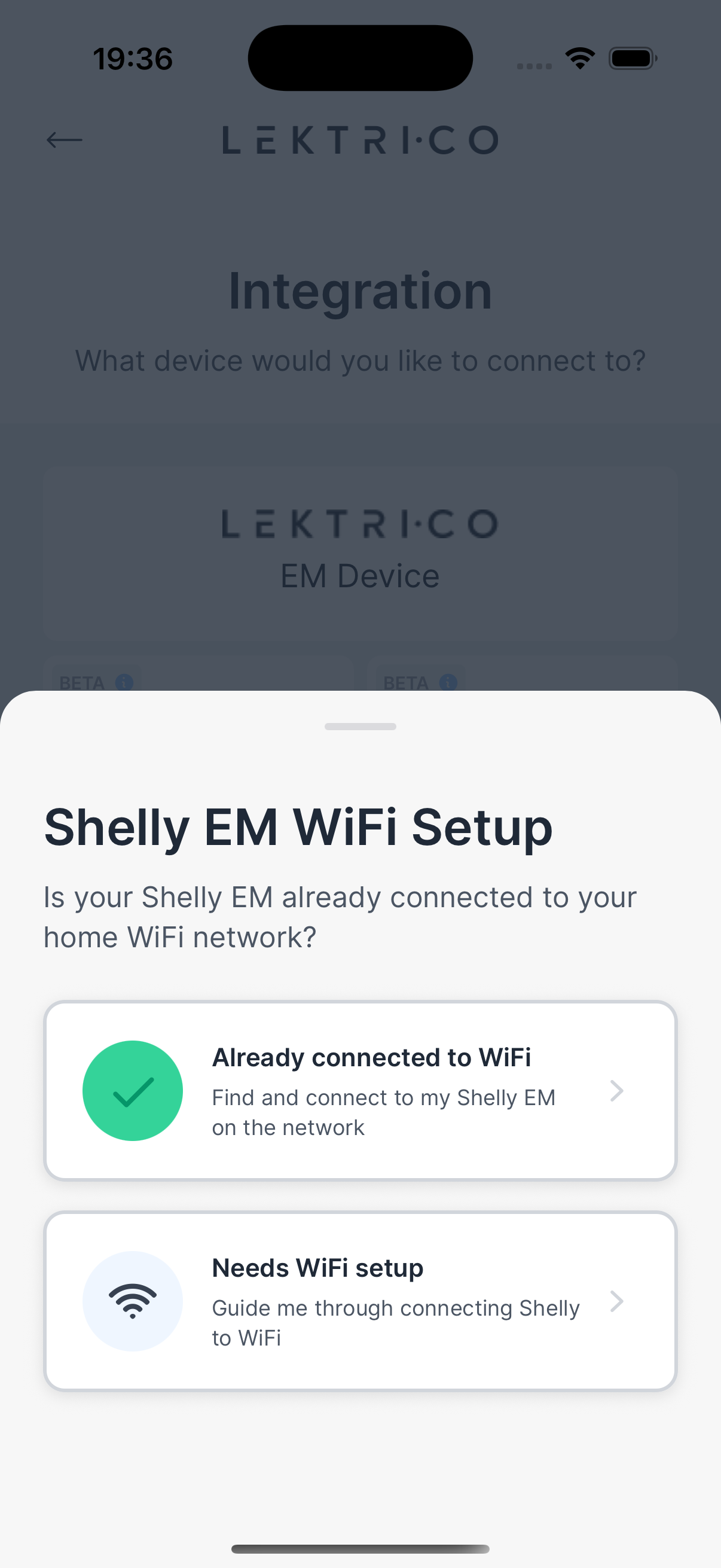

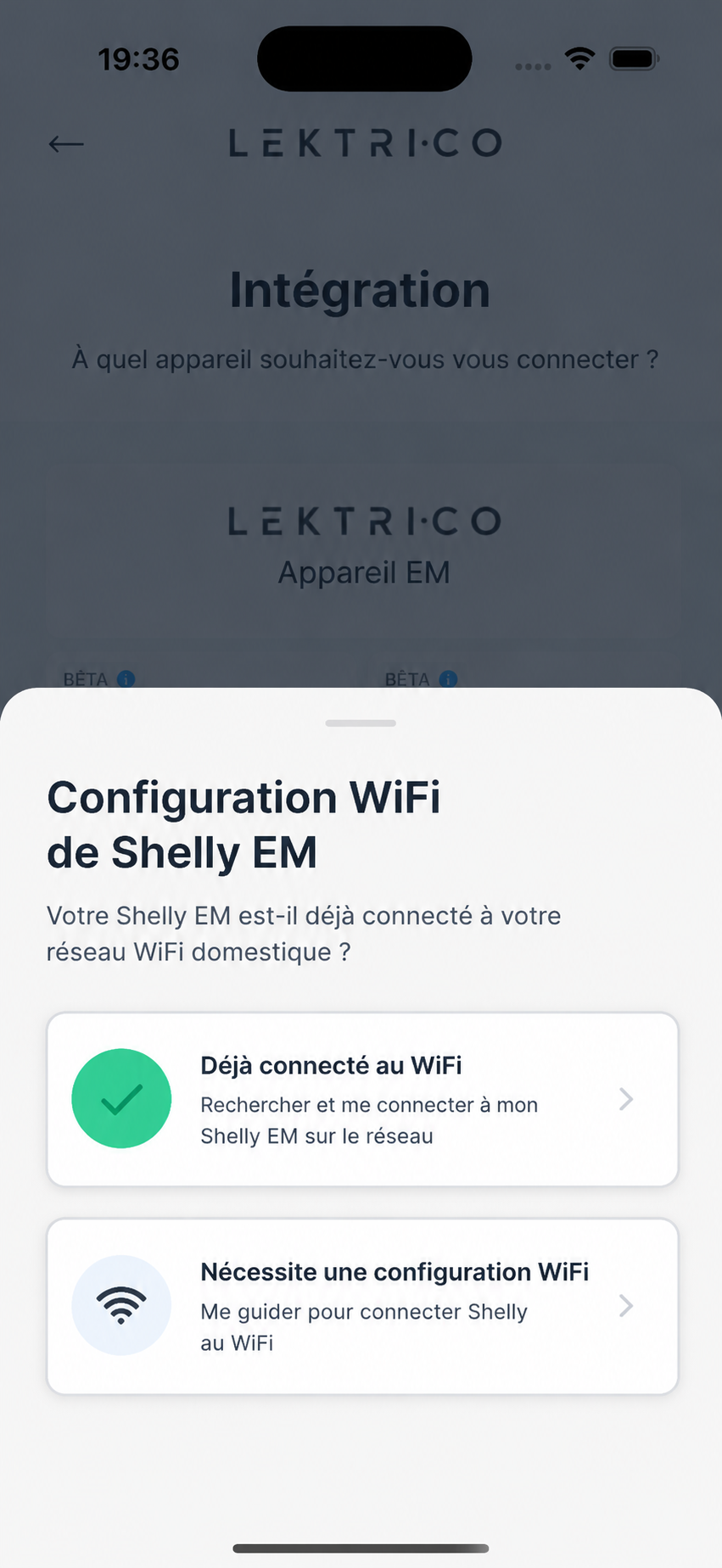

Cette section s’applique uniquement lors de l’intégration d’un Shelly EM qui nécessite une configuration WiFi avant de pouvoir communiquer avec le système LEKTRI.CO.

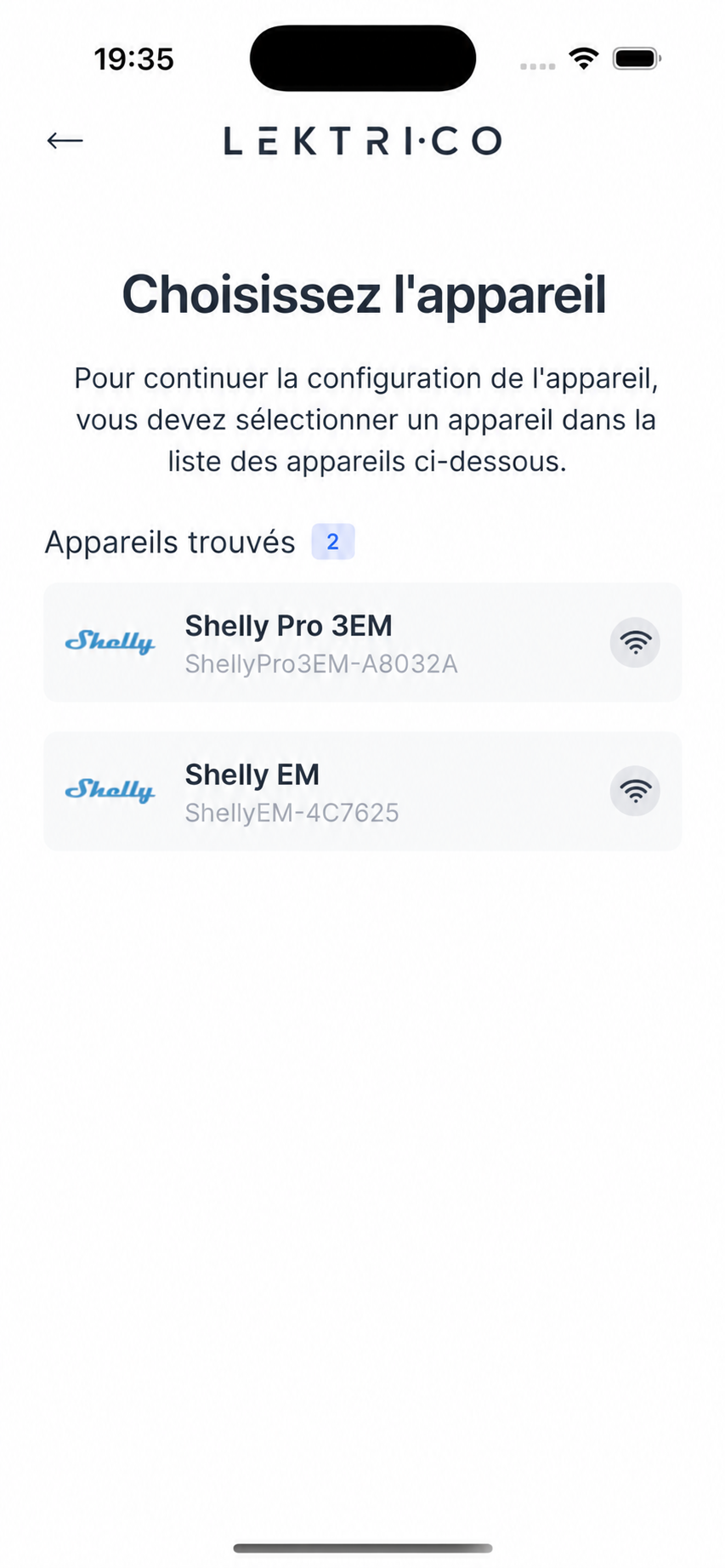

L’application recherche les points d’accès Shelly EM dans la zone. Gardez votre téléphone près de l’appareil Shelly.

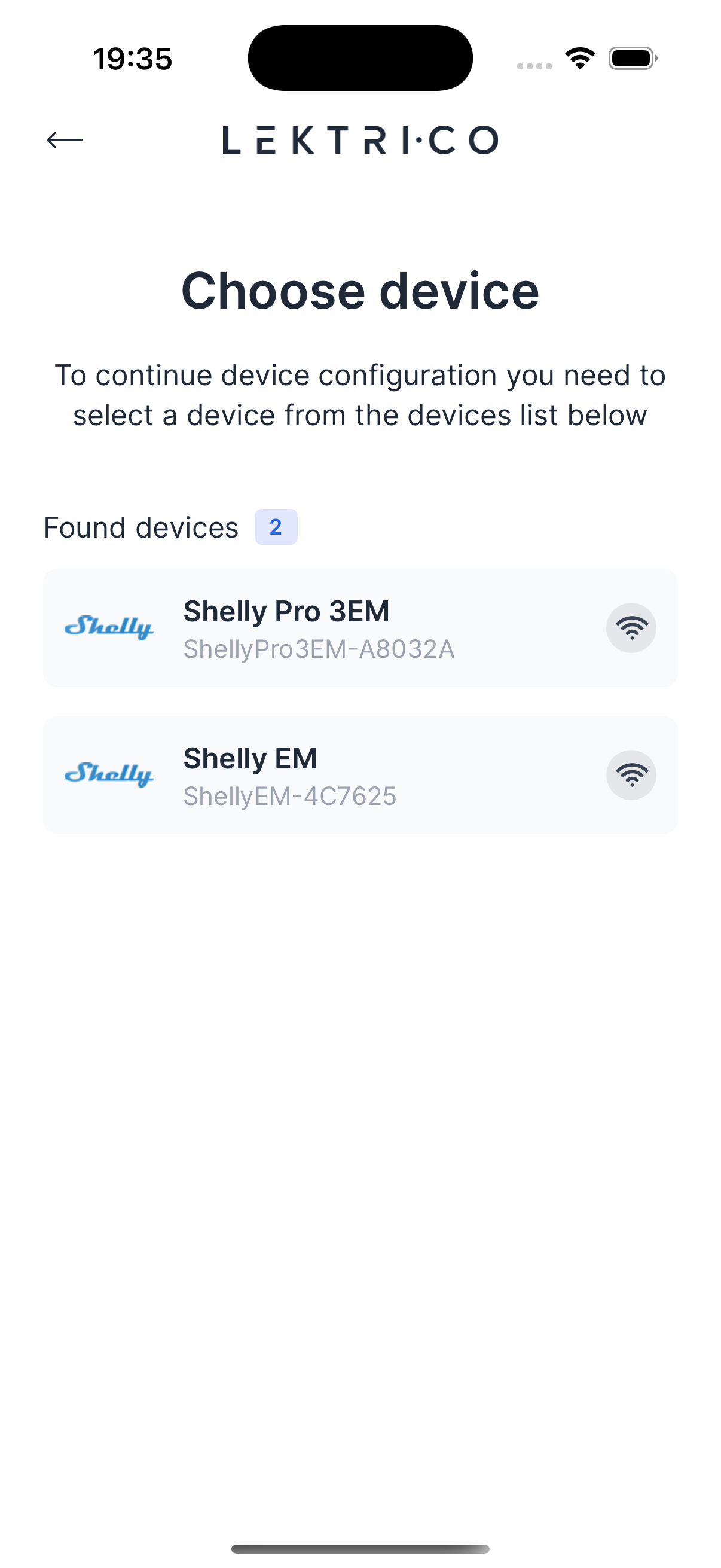

1. Choisissez votre appareil Shelly dans la liste des points d’accès trouvés.

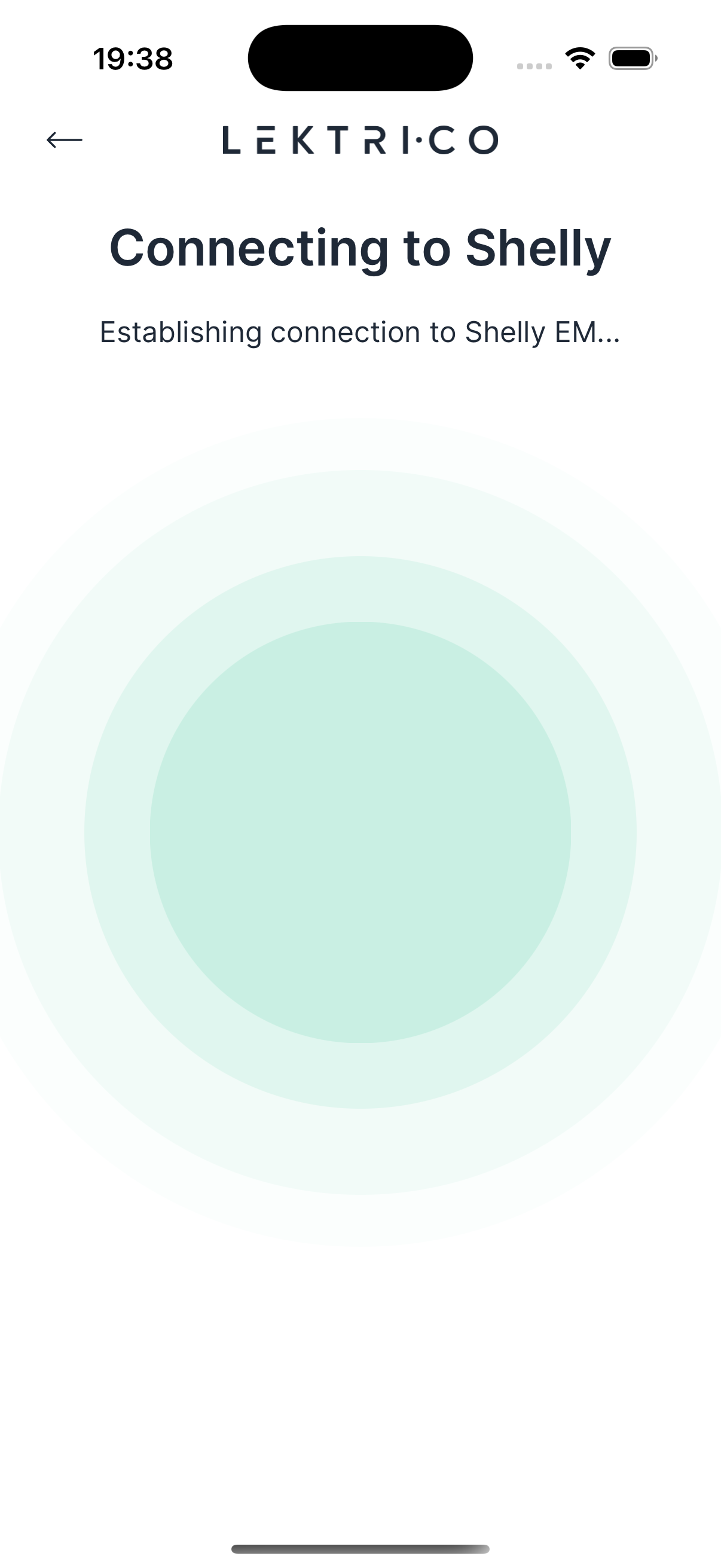

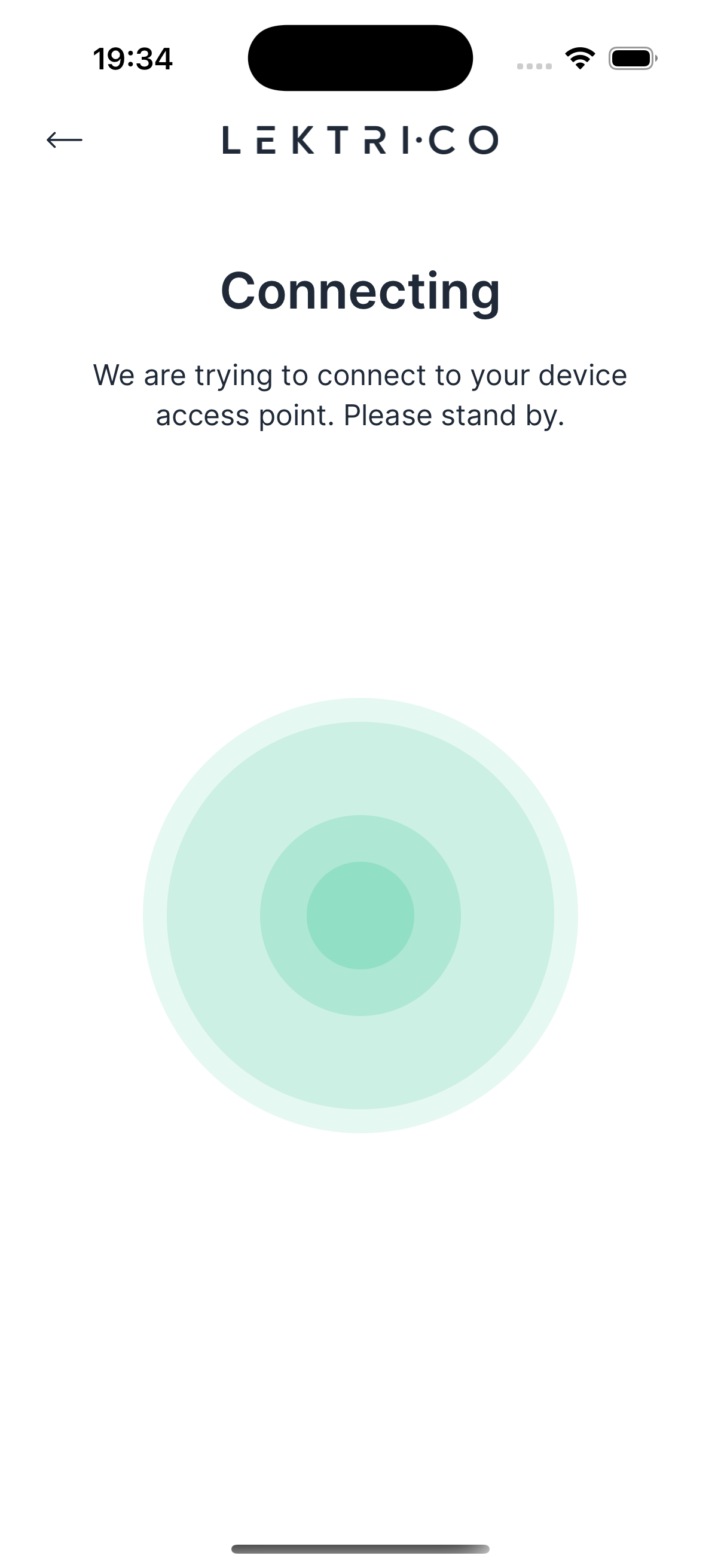

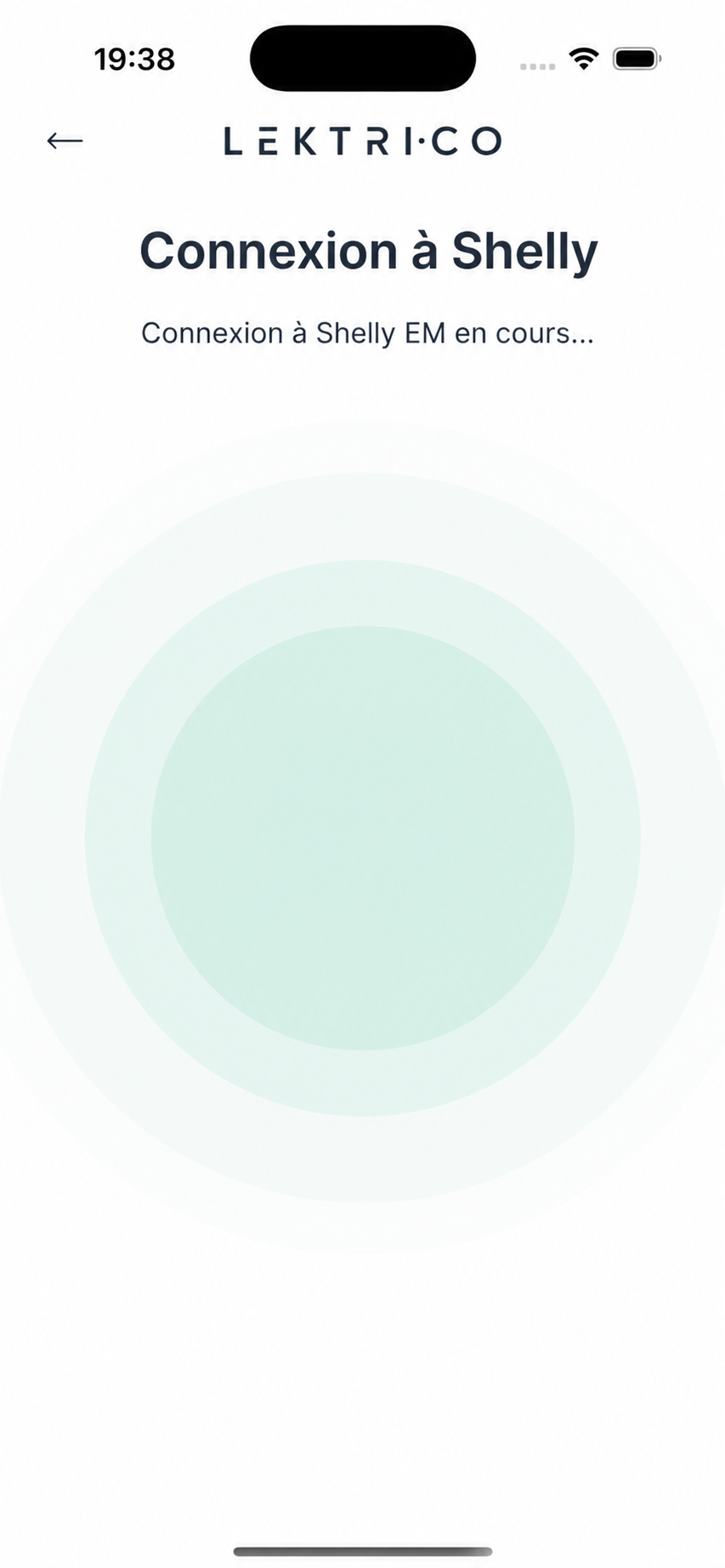

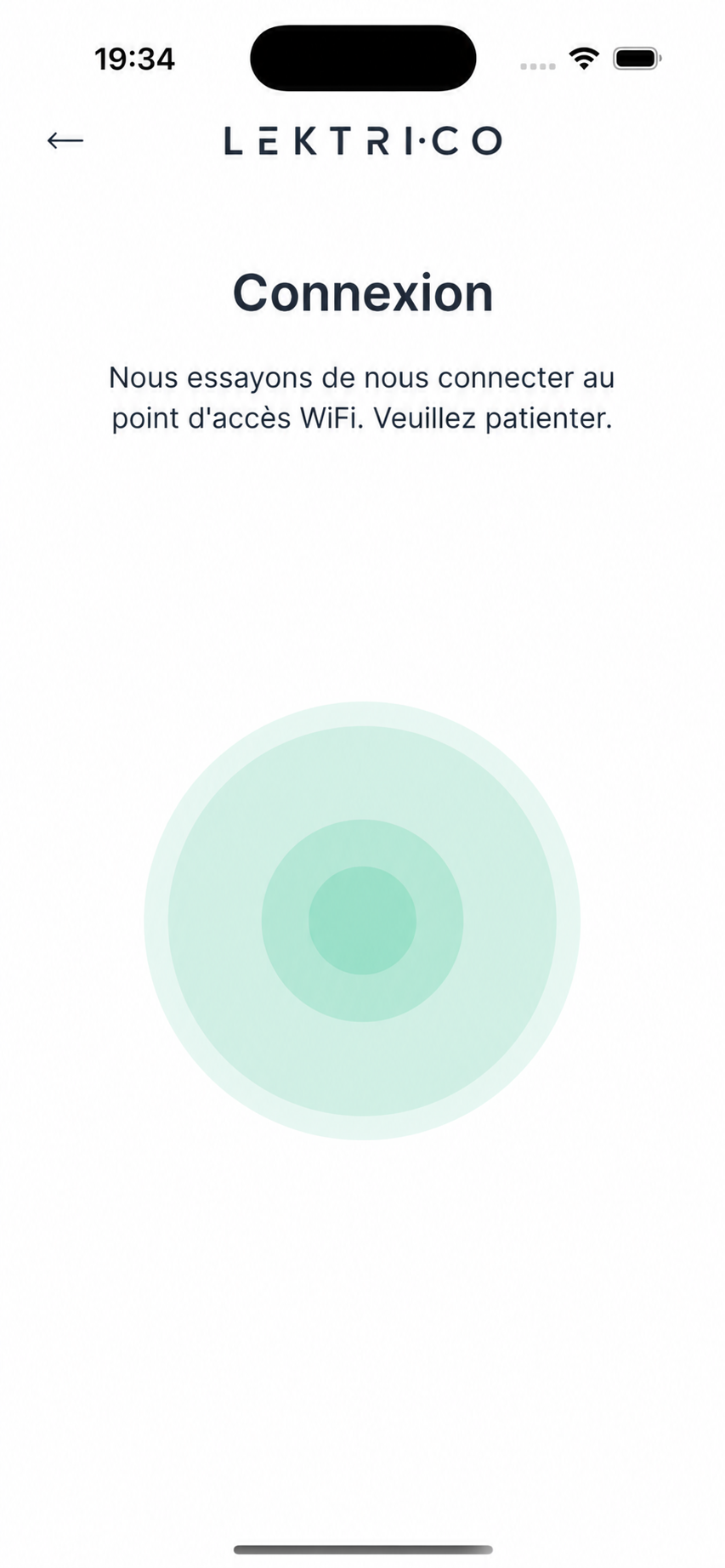

L’application se connecte au point d’accès Shelly EM. Attendez que la connexion soit établie.

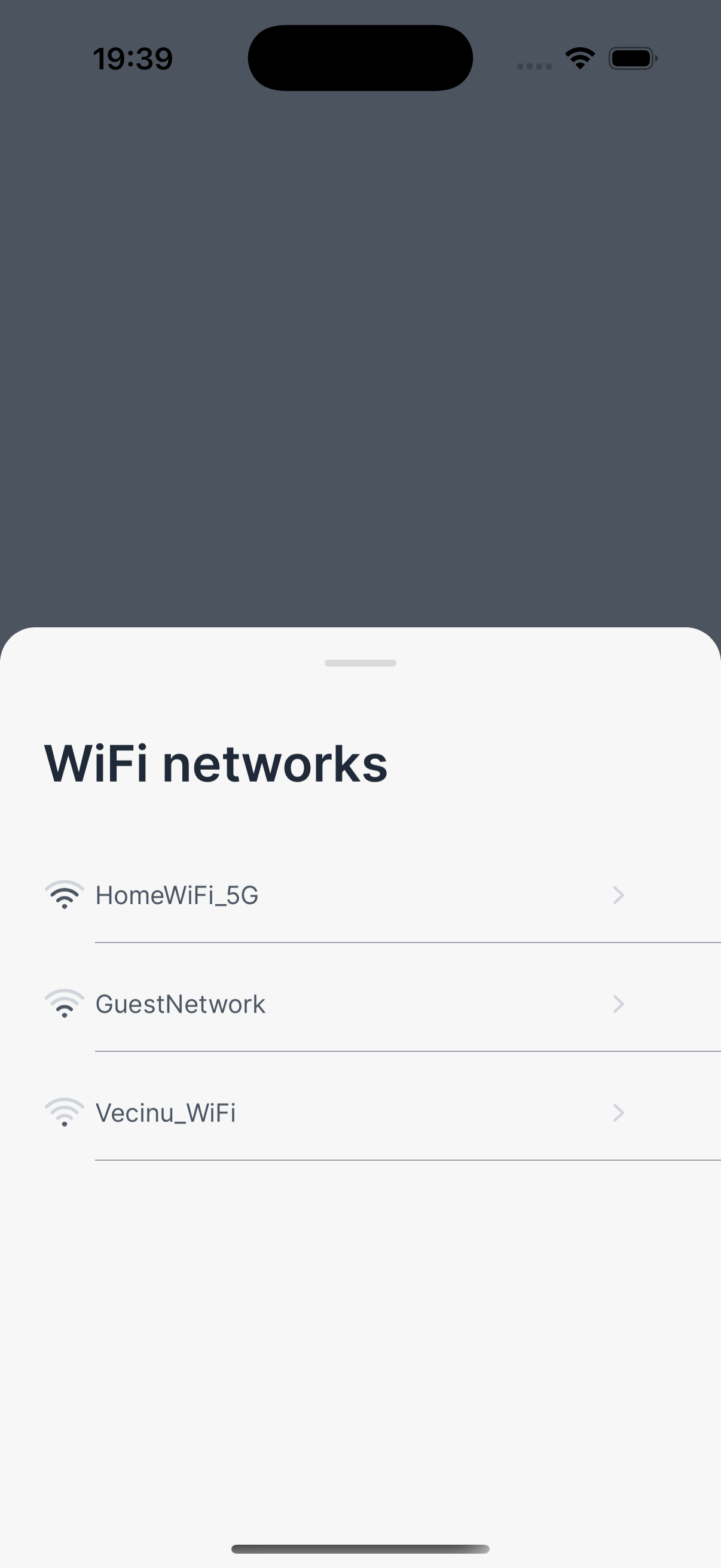

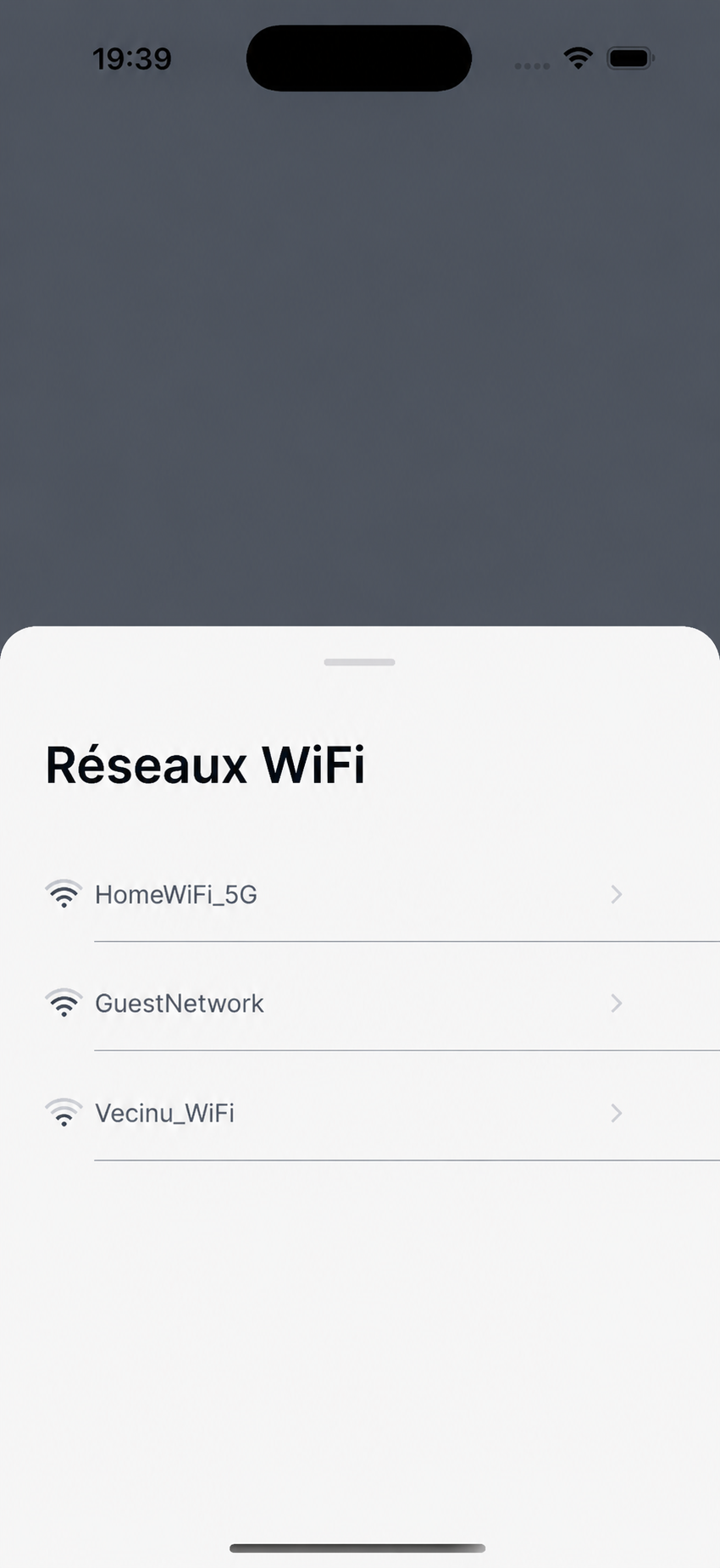

1. Choisissez votre réseau WiFi domestique dans la liste scannée.

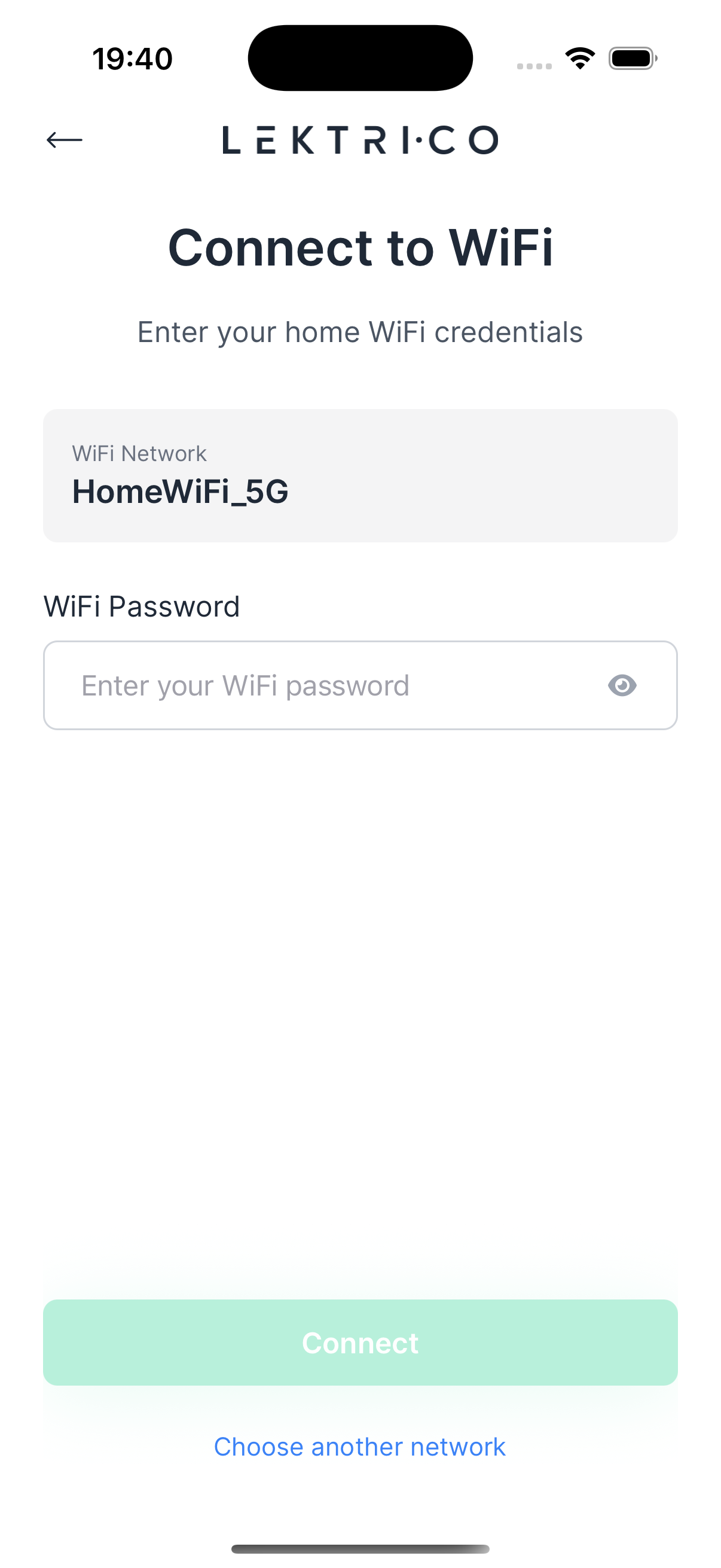

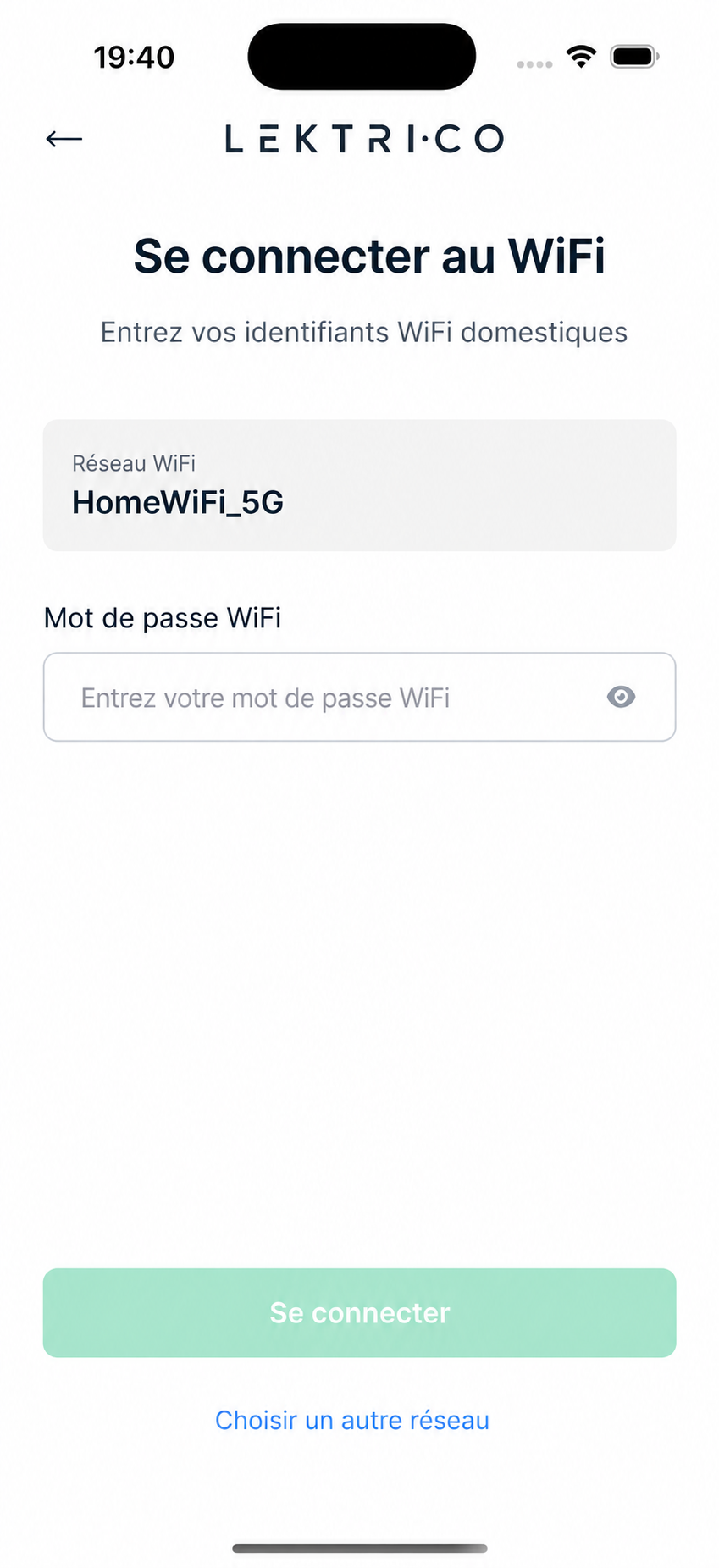

1. Saisissez le mot de passe de votre WiFi domestique.

2. Touchez "Connect" pour configurer le Shelly EM.

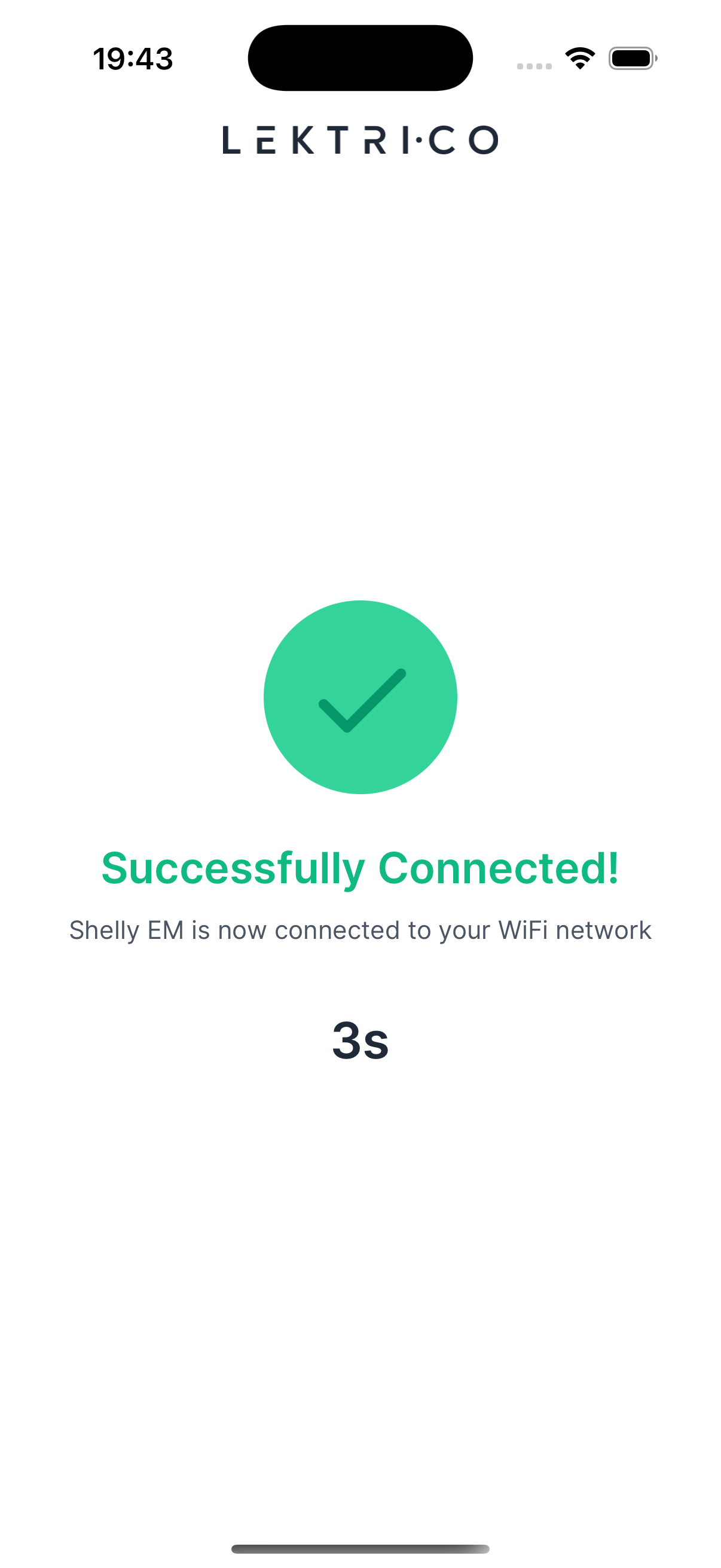

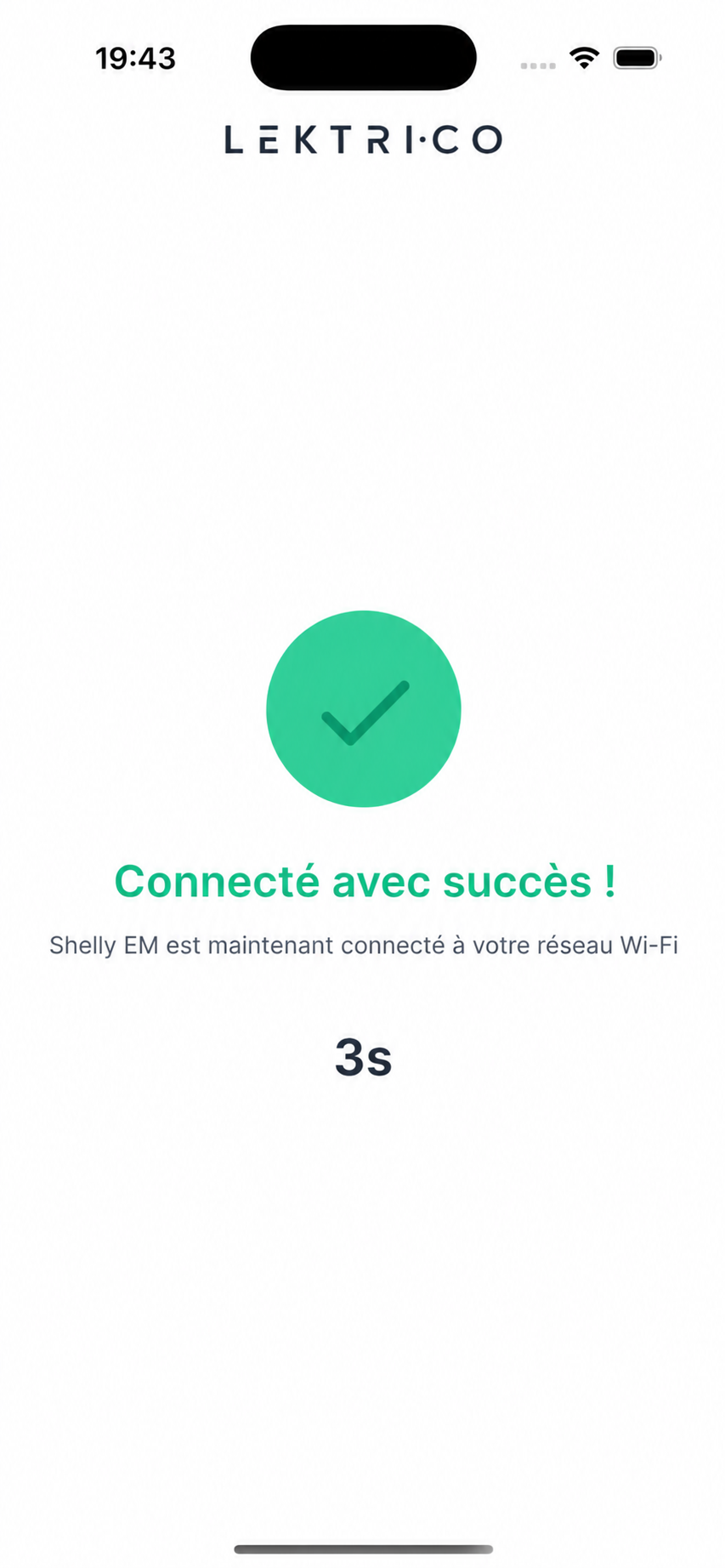

"Connecté avec succès !" — Votre Shelly EM est désormais connecté à votre réseau WiFi domestique.
